導尿管耐彎曲性測試儀
一、核心測試功能與測試原理
彎曲模擬與性能驗證
動態彎曲測試：通過電機驅動夾具（彎曲半徑可調），使導尿管按設定角度、頻率循環彎曲，模擬患者活動時的反複應力。
靜態彎曲測試：固定彎曲角度，持續加壓24-72小時，檢測材料蠕變或永久變形。
彎曲後性能量化
通暢性檢測：彎曲後注入恒溫生理鹽水（37℃±1℃），監測流量變化；合格標準為管徑變化率≤10%、流體阻力增幅≤20%。
密封性驗證：施加內部壓力（液體/氣體），檢測彎曲部位泄漏；氣囊導管需額外驗證氣囊密封性。
材料疲勞分析：通過應變片或光學傳感器捕捉表麵微裂紋，記錄材料失效臨界點。

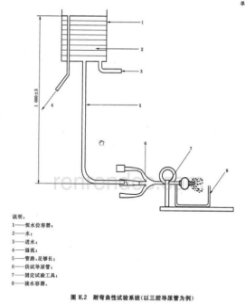

測試原理
用導尿管的環路周長表示為彎曲長度，在彎曲長度下測量導管排泄腔和衝洗腔流量，以降低過了平直放置導尿管相應各腔的初始流量的50%作為結果。
二、儀器技術配置
|
模塊 |
技術參數 |
|
水溫槽 |
15L溫度任意設置0-99度 |
|
量杯 |
500ml，不鏽鋼托盤1隻，魯爾接頭一套 |
|
整機功率 |
70W |
|
測力機構 |
內置 |
|
電源 |
AC90V-240V/50Hz（自適應寬電壓） |
|
外形尺寸 |
460*360*1450(mm) |
|
選配天平 |
500克，精度0.01克 |
三、執行標準及標準化操作流程
符合標準：YY0325-2016
預處理
導管浸泡生理鹽水30分鍾消除內應力，端口距夾具≥2cm固定。
測試模式選擇
一次性導管：90°彎曲，10次/分鍾，1000次循環。
留置導管：60°彎曲，5次/分鍾，持續72小時。
性能評估
動態測試中同步通液（50mL/min），記錄流量衰減率與泄漏點。
靜態測試後顯微鏡檢查表麵裂紋，測量管腔塌陷率。
四、應用場景與意義
質量控製：批量驗證導尿管彎曲後流通性能，預防臨床堵塞風險。
研發優化：分析材料（如矽膠/乳膠）耐疲勞特性，改進管壁抗彎結構。
合規認證：滿足ISO 10555、YY0332-2011對耐彎曲性的強製檢測要求。
五、配置清單
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若幹;
501A室溫-100度恒溫槽1個;
進口8mm和出口12mm氣管各3米;
500ml量杯1個;
托盤1個;
天平（選配）;
