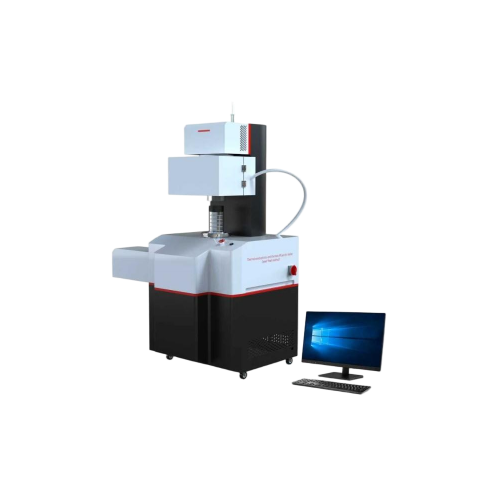

​導熱係數和熱擴散係數測定儀-激光閃光法

　

導熱係數和熱擴散係數測定儀-激光閃光法

‌

一，設備介紹

激光閃光法是當今測量材料熱擴散係數（α）並進而計算導熱係數（λ）最為先進、應用最廣泛的技術之一。其核心優勢在於測量速度快、溫度範圍極寬、材料適用性廣、非接觸以及樣品尺寸小。盡管在樣品製備、數據處理模型和λ的間接計算上有一定要求，但它已成為材料科學研究（新材料開發）、工業質量控製（如電子散熱材料、航空航天熱障塗層、核材料、電池材料）中不可或缺的熱物性測試工具。理解其原理、過程和優缺點對於正確使用儀器和解讀數據至關重要。



二、關鍵性能參數

‌項目‌	‌參數要求‌
控製係統‌	PLC控製係統+Windows係統
操作界麵‌	台式電腦，12代i3-121008G512G)23.8寸護眼大屏，曲線展示，WiFi連接，中英文切換‌
激光元	紅外檢測器
試驗環境	標準推薦在‌37°C±2°C‌的模擬生理環境（如生理鹽水或其他符合ISO13779-1的模擬體液）中進行測試
標配	恒溫槽0-99°精度±1°
加熱源	石英電爐
試樣尺寸範圍	Φ12×(0.1-5)mm
溫度範圍‌‌	室溫到1200℃
導熱係數測量範圍	0.1～2000w/m.k
電腦	同時計算出熱擴散係數（導溫係數）、比熱容等多個熱參數
測試環境	惰性氣體
激光源功率‌‌	200W可調‌
測試精度	±3%
可與通用計算機通訊	采用全自動測試軟件，快速準確對樣品進行試驗過程參數分析和報告輸出
重複性	兩次測量偏差<±3%
打印機	嵌入式微型打印機
電源	AC220V±10﹪；50~60Hz；500W
外形尺寸	1200*820*1700mm



三，設備構成與特點（綜合性）‌

‌脈衝激光器：‌提供短時、高能量密度的光脈衝（常用Nd 激光器）。波長需要匹配樣品或塗層的吸收特性。

‌樣品室/爐體：‌提供可控的溫度環境，內置精確控溫和測溫裝置（如熱電偶）。

‌樣品架：‌精確定位樣品，確保激光均勻照射前表麵，並與紅外探測器保持精確對齊。

‌紅外探測器：‌快速、靈敏地檢測樣品後表麵溫度隨時間的變化（常用液氮冷卻的InSb,MCT探測器或其他快速響應探測器）。

‌數據采集係統：‌高速采集卡，準確記錄激光脈衝信號和紅外探測器信號的時間序列。

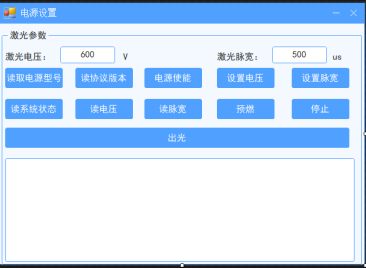

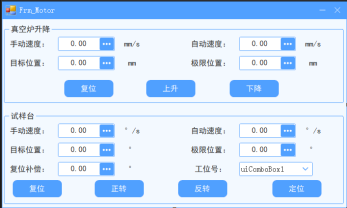

‌控製係統與軟件：‌

控製激光器發射。

控製樣品室溫度。

采集和處理溫度數據。

應用數學模型計算 α 和 λ。

存儲、顯示和分析結果。

‌光學係統：‌（可選/集成）用於引導、聚焦激光束到樣品前表麵，或將後表麵輻射聚焦到紅外探測器上。



四、主流設備與創新趨勢

‌技術升級方向‌

‌智能化‌：台式電腦、雲端數據管理‌。





五、合規性要求（核心標準）

測試標準：

‌ASTME1461-22，‌HB5484-2011，‌YS/T1257-2018，‌JC/T2370-2016

GBT42919.4-2023

‌ISO18755:2005

‌ISO22007-4:2017

‌GB/T22588-2008

GB/T10297

‌GB/T35965-2018；

‌GB/T32065.4-2020



六、激光閃光法的局限性和注意事項

‌樣品要求高：‌需要製備平行、光滑、平整的薄片樣品。樣品厚度需要精確測量（是計算的關鍵參數）。

‌透明/半透明材料處理：‌前表麵需塗覆吸收層，塗層本身的導熱性和厚度會對結果有影響，需要校正或選擇合適塗層。

‌導熱係數λ的間接性：‌ λ 是通過 α, ρ, Cp 計算得來。ρ 和 Cp 的測量誤差會傳遞到 λ 的誤差中。Cp 通常需要由其他設備（如DSC）測量，或在相同設備上通過比較法（與已知熱性能的參考樣品對比）獲得。

‌模型依賴性：‌計算結果依賴於所采用的數據處理模型。選擇和應用合適的修正模型對精度至關重要。

‌徑向熱損失：‌對於低熱擴散材料或長時間測量，樣品邊緣的熱損失不可忽略，需要在模型中修正。

‌薄層/薄膜測量挑戰：‌測量非常薄的樣品（<100μm）對激光脈衝寬度、探測器響應速度和樣品製備精度要求非常高。



七，配置清單

主機1台；

測試軟件1套；

說明書1份;

合格證1份;

保修卡1份;

簽收單1份;

銘牌1塊;

電源線1根;

扳手1套;

宣傳冊若幹;

恒溫槽1台
