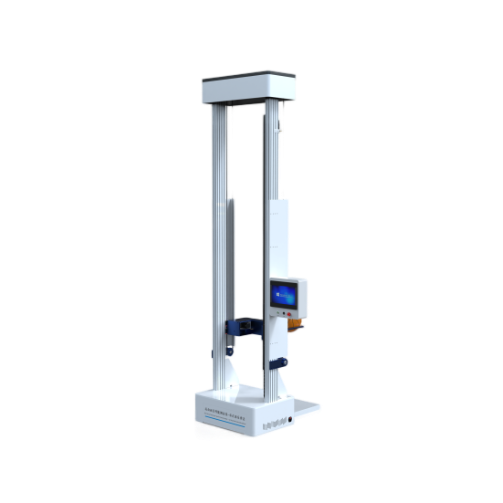

運動麵層性能測試儀-垂直球反彈法​

　

運動麵層性能測試儀-垂直球反彈法



一、測試原理：

將測試用球從規定高度釋放,分別自由下落到混凝土麵層和運動麵層上,測量測試用球在不同麵層上第一次反彈的最大高度,測得垂直球反彈高度值,計算垂直球反彈率。



二、適用標準

GB/T22517.1-2024體育場地使用要求及檢驗方法第1部分：綜合體育場館木地板場地

TY/T2003.7-2021運動麵層性能測試方法第7部分：垂直球反彈



三、技術參數：

1、操作界麵：12寸一體式工控機

2、控製機係統：Windows+PLC

3、行程：0.1-2.2m精度±0.01m

4、溫濕度傳感器：0.1-100℃精度±0.5℃0~100%RH精度：±5%FS

5、球體壓力計：0~2mpa精度±0.5%FS

6、混凝土模塊：0.5mx0.5m強度等級應不低於GB50010規定的C25的要求

7、混凝土模塊：應水平、固定安裝,無振動,表麵平整、無裂紋

8、球體下降方式：自由落體

9、視覺模塊：隻觀記錄測試用球的運行軌跡，以及球體運行高度

10、聲音模塊：記錄測試用球第一次落地和第二次落地聲音達到峰值時的時間,並自動計算和顯示垂直球反彈高度。計時精度為士1ms。

11、自由導軌：兩邊高精度導軌，耐磨性高，無噪音；

12、高精度電機：步進電機驅動加導軌運行

13、設備自帶：福馬輪4隻可落地和可移動，可固定



四、技術服務

1、設備的免費質保期不低於1年；
2、設備提供終身維護
3、係統軟件終身免費升級；
4、賣方對售後服務的需求必須在24小時答複，在48小時內提供技術服務；

5、賣方長期為買方提供備件采購和供應服務。



五、發貨清單：

主機一台

電源線一根

說明書一份

保修卡一份

銘牌一張









​
