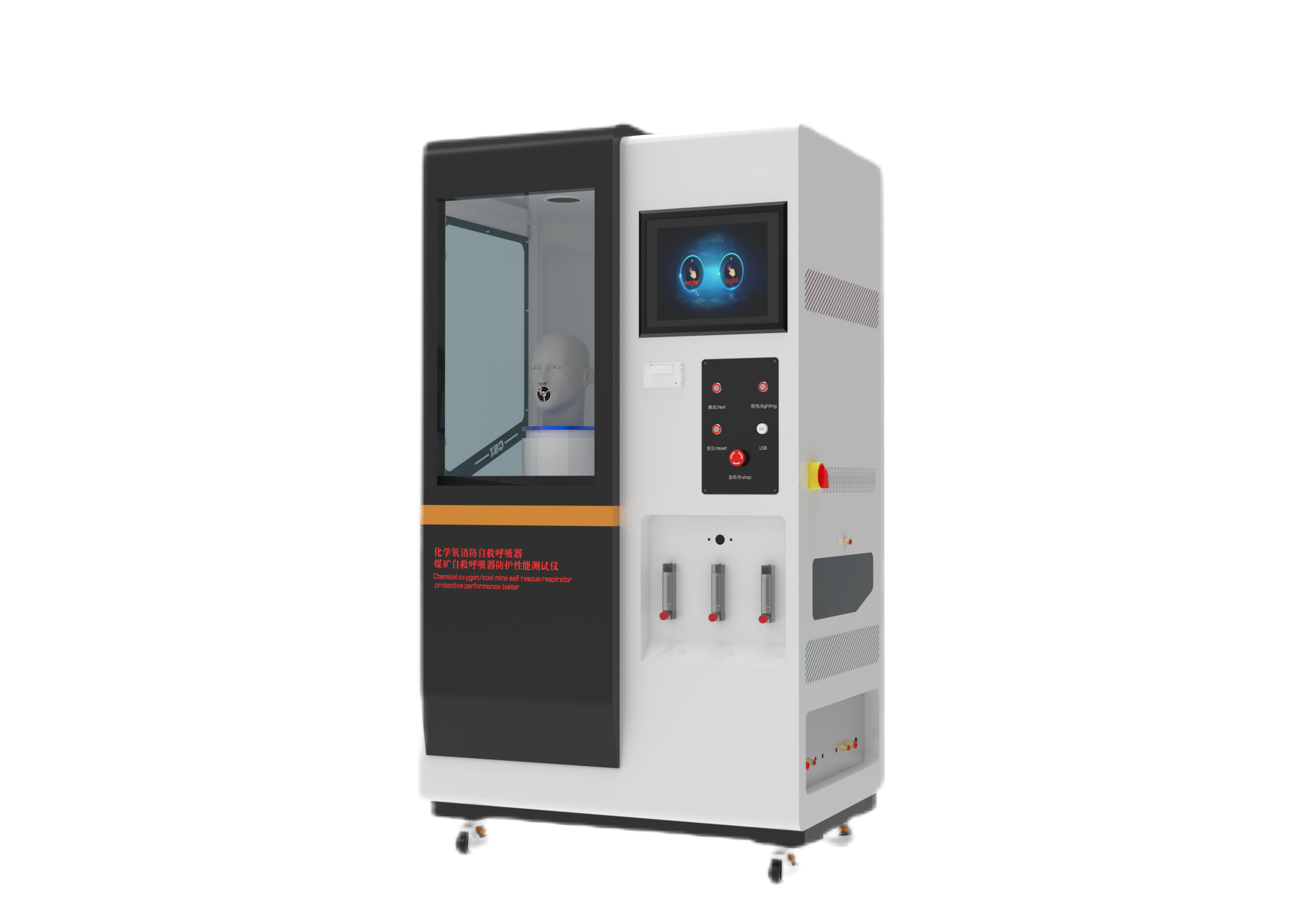

化學氧消防自救呼吸器防護性能測試儀

　化學氧消防自救呼吸器防護性能測試儀（煤礦用自救呼吸器防護性能測試儀）


一、用途：
1）實驗目的：呼吸器在防護時間內，保證人體正常呼吸的性能（吸氣成分、吸氣溫度、呼吸阻力等） 符合 GA411-2003，GB24502-2023，GA209
二、技術指標
1、試驗裝置原理與標準GA 411-2003表1一致，並滿足下表的試驗條件；
2、裝置由呼吸機、空氣流量計、恒溫增濕器、密封箱及相應管路組成；
3、控壓精度：試驗壓力值上限的+2％，下限的-1％；
4、流量計5L/min; 質量流量控製器5L/min;
5、壓差測量範圍：0-5000PA；精度±0.5%；
6、濕度測量範圍：20%~100%RH，精度±3%；
7、溫度測量範圍：入口0~100℃、出口0~100℃，分辨率0.1℃；
8、氧濃度分析儀：量程0-100%VOL，準確度±1%
CO₂：紅外分析儀，量程0-10%，準確度±0.2%
CO₂：紅外分析儀，量程0-5%，準確度:±0.2%
9、設備配備人工肺：
  呼吸頻率可調範圍：5次/min~25次/min
  呼吸流量可調範圍：2L/min~35L/min
10、采樣泵：流量不小於3L/min
11、緩衝袋 2L
12、儲氣罐：1L不鏽鋼製造
13、設備配備加濕裝置1套，用於試驗氣體及呼出氣體濕度調節。加濕裝置水箱采用304不鏽鋼製作，配有雙浮球液位開關提供液位高低報警功能。
14、設備配備吸氣冷卻器，采用循壞冷卻水對吸入氣體的進行冷卻處理；
15，設備外形尺寸:1100X750X1850MM長X寬X高
16，頭模1隻PVC材料製造，裝置配備1套試樣，若有試樣和頭模配合度欠佳時，務必使用矽膠泥四周打上矽膠泥起到密封作用采用快裝結構方便用戶更換；

配置清單：

序號	名稱	規格型號	品牌	數量	備注
1	人工呼吸機	呼吸量：2L/min~35L/min 呼吸頻率：5-25次/min 呼吸比：1：1	程斯自製	1個
2	加濕裝置	空氣加熱溫度：35℃~45℃ 增濕不低於95%RH	國產知名	1個
3	PLC	LK3U-64MT 帶網口	國產知名	1個
4	工控機	15吋 Windows10專業版	國產知名	1個
5	紅外二氧化碳分析儀	測量範圍：0%-10% 精確度：±0.2%	國產知名	1個
6	紅外二氧化碳分析儀	測量範圍：0%-5% 精確度：±0.2%	國產知名	1個	5
7	二氧化碳流量計	0.3L/min-3L/min	雙環	1個
8	高精度氧分析儀	量程0-100%VOL，準確度±2%	國產知名	1個
9	壓差傳感器	0-5000Pa 精度：0.5%FS	國產知名	1個
10	溫濕度傳感器	溫度0-100 ℃ 分辨率0.1℃ 濕度0-100%RH 精度：±5%	國產知名	1個
11	流量計	5L/min	國產知名	1個
12	緩衝氣袋	2L	國產知名	1個
13	設備主體		自製	1套
