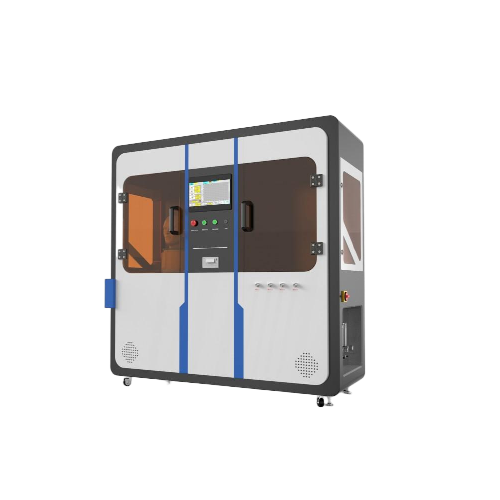

煤礦用自救器多功能測試儀

　

煤礦用自救器多功能測試儀



一、產品介紹：

設備采用一體式工控機+自製控製係統。具有高效、可靠、適應性強、數據處理能力強、通信能力強、可擴展性高、穩定性高等特點。操作界麵注重易用性、圖形化、實時監控、數據記錄與分析、多語言支持、安全性和自定義設置等，以滿足不同用戶的需求和提高工作效率。多種檢測接口，滿足不同用戶的檢測需求，操作簡單方便。



二、產品用途：

用於GB24502-2023中：防護性能測定,化學氧自救器呼吸係統氣密性測定，化學氧自救器外殼氣密性測定，壓縮氧氣自救器的高壓係統氣密性測定，壓縮氧氣自救器呼吸係統氣密性測定，壓縮氧氣自救器供氧量測定，呼氣閥、吸氣閥通氣阻力的測定，呼氣閥、吸氣閥逆向漏氣量的測定，排氣閥開啟力測定，排氣閥逆向氣密性測定，總供氧量的測定，貯氣袋泄漏測定，呼吸軟管氣密性測定，壓縮氧氣自救器自動補給閥開啟壓力測定，壓縮氧氣自救器安全閥開啟壓力測定,化學氧自救器外殼氣密性測定等檢測項.以及GA411-2003，GB24502-2023，GA209中部分測定。



二、技術參數

1、操作界麵：15寸一體式工控機

2、控製機係統：Windows+PLC

3、A測試倉

3.1、壓力檢測：-5000pa~5000pa精度0.1%SF

0~30Mpa精度：0.5%F.S（測試時所需氣源客戶自備）

3.2、流量檢測:量程0~5L/min精度:1.5%F.S

量程0-100L/min精度：2%F.S

量程5L/min精度：±1%

3.3、不鏽鋼檢測箱體：2.5L

3.4、配置測試夾具若幹。

4、B測試倉：

4.1、流量計;質量流量控製器5L/min;

4.2、壓差測量範圍：0-5000PA；精度±0.5%；

4.3、濕度測量範圍：20%~100%RH，精度±3%；

4.4、溫度測量範圍：入口0~100℃、出口0~100℃，分辨率0.1℃；

4.5、氧濃度分析儀：量程0-100%VOL，準確度±1%

CO₂紅外分析儀：量程0-10%，準確度±0.2%

CO₂:紅外分析儀：量程0-5%，準確度:±0.2%

4.6、設備配備人工肺：

呼吸頻率可調範圍：5次/min~25次/min

呼吸流量可調範圍：2L/min~35L/min

4.7、采樣泵：流量不小於3L/min

4.8、緩衝袋2L

4.9儲氣罐：1L不鏽鋼製造

4.10設備配備加濕裝置1套，用於試驗氣體及呼出氣體濕度調節。加濕裝置水箱采用304不鏽鋼製作，配有雙浮球液位開關提供液位高低報警功能。

4.11、設備配備吸氣冷卻器，采用循壞冷卻水對吸入氣體的進行冷卻處理；

5、內置氣源：可滿足正壓測試要求

6、內置真空泵：可滿足負壓測試要求

7、配置PVC頭模1套，含呼吸管路

8、電壓220V50hz

9、電路保護係統：接地保護、快速保險等.

10、1mpa以上的壓力測試需客戶自備氣源（具體要求可谘詢我司）



三、配置清單：

序號	名稱	規格型號	品牌	數量	備注
1	人工呼吸機	呼吸量：10L/min~35L/min 呼吸頻率：10-25次/min 呼吸比：1：1	自製	1個
2	加濕裝置	空氣加熱溫度：35℃~45℃ 增濕不低於95%RH	國產知名	1個
3	PLC	LK3U-64MT帶網口	國產知名	1個
4	工控機	15吋Windows10專業版	國產知名	1個
5	紅外二氧化碳分析儀	測量範圍：0%-10%精確度：±±0.2%	國產知名	1個
6	紅外二氧化碳分析儀	測量範圍：0%-5%精確度：±±0.1%	國產知名	1個
7	二氧化碳流量計	0.3L/min-3L/min	雙環	1個
8	高精度氧分析儀	量程0-100%VOL，準確度±2%	國產知名	1個
9	壓差傳感器	0-5000Pa精度：0.5%FS	國產知名	1個
10	溫濕度傳感器	溫度0-100℃分辨率0.1℃ 濕度0-100%RH精度：±5%	國產知名	1個
11	流量計	5L/min，0-5L/min，0-100L/min	國產知名	各1個
12	緩衝氣袋	2L	國產知名	1個
13	設備主體		自製	1套
14	測試夾具	不同測試要求	自製	若幹
15	測試箱	2.5L	自製	1個
16	頭模	PVC材質	自製	1個



四、技術服務

1、設備的免費質保期不低於1年；
2、設備提供終身維護
3、係統軟件終身免費升級；
4、賣方對售後服務的需求必須在24小時答複，在48小時內提供技術服務；

5、賣方長期為買方提供備件采購和供應服務。



五、發貨清單：

主機一台

電源線一根

說明書一份









​
