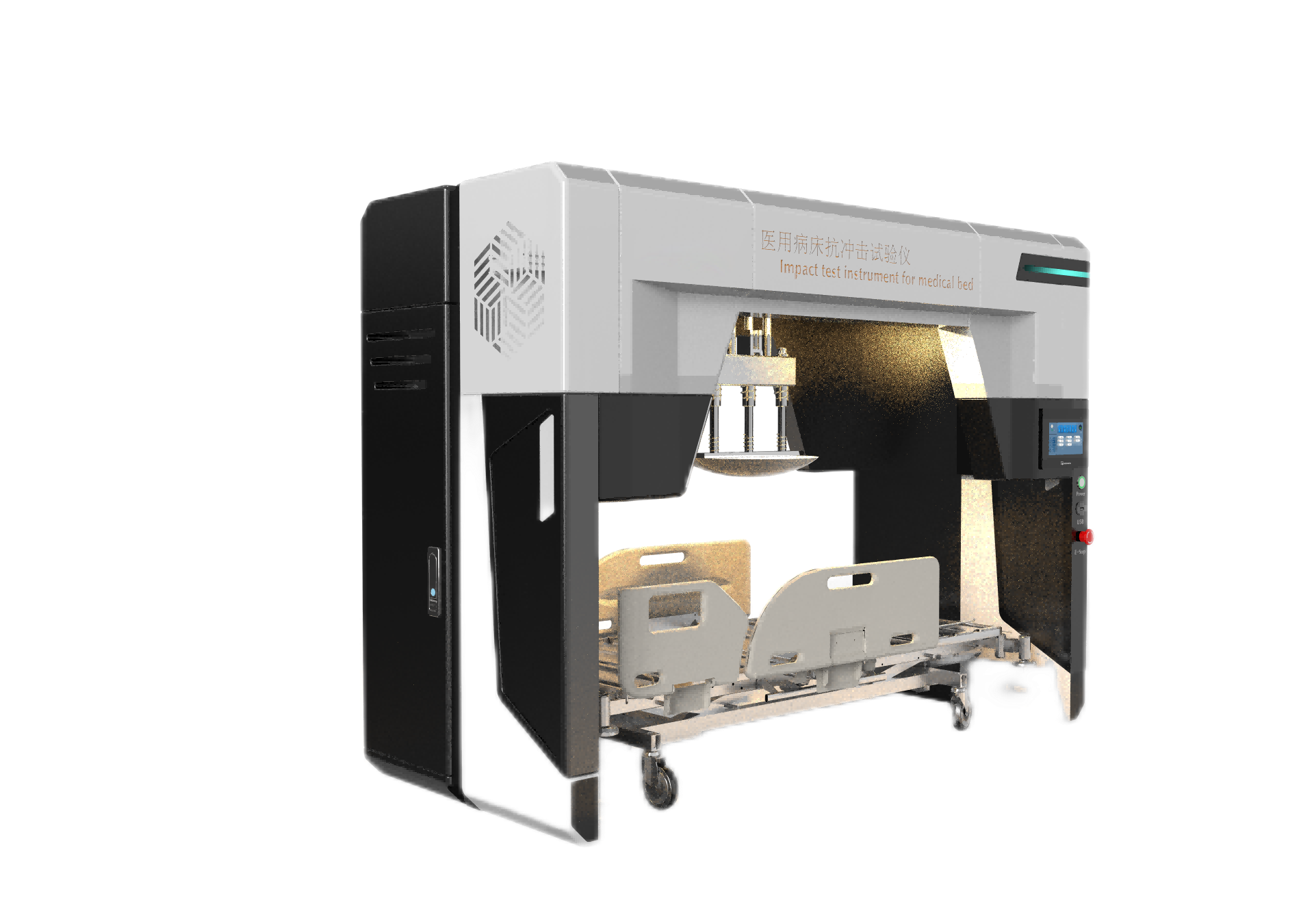

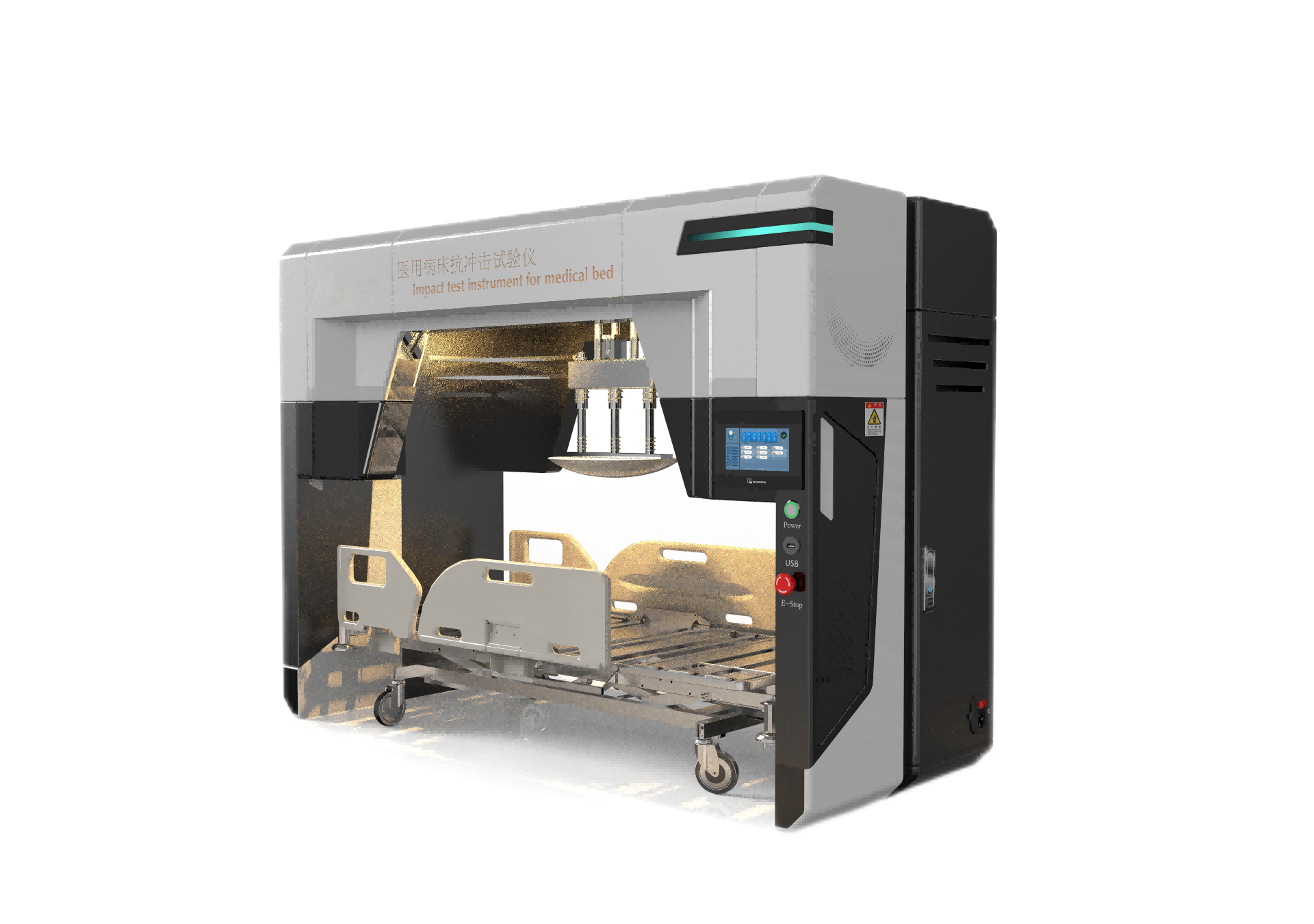

醫用病床抗衝擊試驗儀
一、設備特點
1、采用控製電機運動係統，配備精密滾珠絲杠，運行穩定
2、PLC控製采樣係統，
3、彩色觸摸屏 7寸，中英文切換
二、設備用途
將製造商指定的床墊放置在床墊支承台上,在可動部件處無支撐件且相對水平傾斜度小於7°的位置,如果高度可調,應將床墊支承台置於可調整範圍的中間處。
從床墊上方180mm的高度,使衝擊器(見圖CC.2)掉落至醫用病床上20次,每個掉落位置在圖CC.1中標記為“B”。應允許衝擊器自由掉落,但可以使用導向裝置幫助確保撞擊發生在盡可能靠近建議位置的地方。
在施加載荷後,醫用病床的任何部件都不應鬆動、斷裂或出現任何危險
測試標準 YY 9706.252-2021 醫用電氣設備第 2-52 部分:醫用病床的基本安全和基本性能專用要求
三、測試說明
1、測試對象：醫用病床
2、測試類型：強度和耐久性
四、技術參數
1、控製係統：PLC控製係統。具有可靠、適應性強、數據處理能力強、通信能力強、可擴展性高、穩定性高等特點
1.1可靠性高：PLC係統采用了大規模集成電路技術，並采用了相應的硬件和軟件抗幹擾措施，具有很強的抗幹擾能力，被公認為比較可靠的工業控製設備之一。
1.2適應性廣：PLC係統已經標準化、係列化、模塊化，配備有品種齊全的各種硬件裝置供用戶選用，用戶能靈活方便地進行係統配置，組成不同功能、不同規模的係統。硬件配置確定後，可以通過修改用戶程序，方便快速地適應工藝條件的變化。
1.3數據處理能力強：PLC控製係統可以完成數據采集、傳輸、處理等複雜的控製任務，實現工業自動化控製。
1.4通信能力強：PLC控製係統可以通過各種通信協議和網絡連接遠程控製、監控和數據交換。
1.5可擴展性：PLC控製係統可以通過添加I/O模塊、通信模塊等實現係統功能的擴展。
1.6穩定性高：PLC控製係統采用工業級的高可靠性硬件和軟件設計，能夠穩定地運行於惡劣的工業環境中。
2、操作界麵：采用觸摸屏、界麵注重易用性、圖形化、實時監控、數據記錄與分析、多語言支持、安全性和自定義設置等，以滿足不同用戶的需求和提高工作效率
2.1簡單易用：操作界麵通常設計得簡單易用，用戶隻需要通過少量的操作步驟就能夠完成試驗。這有助於用戶快速掌握操作方法，提高工作效率。
2.2圖形化界麵：操作界麵通常配備有圖形化界麵，以圖形的方式展示試驗過程和結果。這使得用戶可以更直觀地了解設備的運行狀態和測試結果，便於分析和評估。
2.3實時監控：操作界麵通常提供實時監控功能，用戶可以實時查看試驗過程中的各項參數，如風機抽氣流量、試驗壓差、試驗時間等。這有助於用戶及時發現和解決問題，保證試驗的準確性。
2.4數據記錄與分析：操作界麵通常配備有數據記錄和分析功能，用戶可以記錄每次試驗的數據，並對其進行統計和分析。這有助於用戶了解試驗材料的空氣滲透性能，為產品開發和改進提供依據。
2.5安全性高：操作界麵還注重安全性設計，通常配備有緊急停止按鈕和安全防護裝置，以保障用戶的安全操作。
2.6自定義設置：操作界麵通常還支持自定義設置，用戶可以根據自己的需求和偏好設置試驗參數、數據記錄方式等，提高試驗的靈活性和效率。
3、壓頭 : 25Kg±0.1Kg
4、計數 ： 0-99999 次
5、試驗高度 ： 180mm
6、最大功耗 ： 1.0KW
7、電源電壓 ： 220V±10﹪，50HZ
8、外形尺寸 :
9、機台重量 :
五、 配合清單

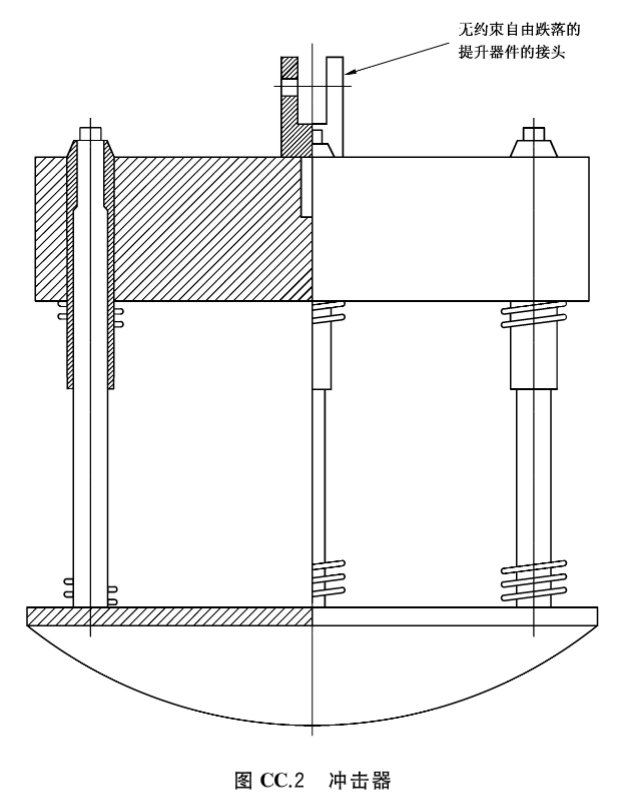

衝擊器介紹
示例：
重量 ：25Kg±0.1Kg 衝擊麵應是直徑為200mm士5mm的剛性圓形物體,其表麵具有300mm的凸球麵曲率半徑,前緣半徑為 12 mm。
彈簧參數：彈簧係數應為6.9N/mm士1N/mm,運動部件的總摩擦阻力介於0.25 N~0.45N。當彈簧係統壓縮至載荷為1040N士5N時,剩餘壓縮距離應至少為60mm。
一、設備特點
1、采用控製電機運動係統，配備精密滾珠絲杠，運行穩定
2、PLC控製采樣係統，
3、彩色觸摸屏 7寸，中英文切換
二、設備用途
將製造商指定的床墊放置在床墊支承台上,在可動部件處無支撐件且相對水平傾斜度小於7°的位置,如果高度可調,應將床墊支承台置於可調整範圍的中間處。
從床墊上方180mm的高度,使衝擊器(見圖CC.2)掉落至醫用病床上20次,每個掉落位置在圖CC.1中標記為“B”。應允許衝擊器自由掉落,但可以使用導向裝置幫助確保撞擊發生在盡可能靠近建議位置的地方。
在施加載荷後,醫用病床的任何部件都不應鬆動、斷裂或出現任何危險
測試標準 YY 9706.252-2021 醫用電氣設備第 2-52 部分:醫用病床的基本安全和基本性能專用要求
三、測試說明
1、測試對象：醫用病床
2、測試類型：強度和耐久性
四、技術參數
1、控製係統：PLC控製係統。具有可靠、適應性強、數據處理能力強、通信能力強、可擴展性高、穩定性高等特點
1.1可靠性高：PLC係統采用了大規模集成電路技術，並采用了相應的硬件和軟件抗幹擾措施，具有很強的抗幹擾能力，被公認為比較可靠的工業控製設備之一。
1.2適應性廣：PLC係統已經標準化、係列化、模塊化，配備有品種齊全的各種硬件裝置供用戶選用，用戶能靈活方便地進行係統配置，組成不同功能、不同規模的係統。硬件配置確定後，可以通過修改用戶程序，方便快速地適應工藝條件的變化。
1.3數據處理能力強：PLC控製係統可以完成數據采集、傳輸、處理等複雜的控製任務，實現工業自動化控製。
1.4通信能力強：PLC控製係統可以通過各種通信協議和網絡連接遠程控製、監控和數據交換。
1.5可擴展性：PLC控製係統可以通過添加I/O模塊、通信模塊等實現係統功能的擴展。
1.6穩定性高：PLC控製係統采用工業級的高可靠性硬件和軟件設計，能夠穩定地運行於惡劣的工業環境中。
2、操作界麵：采用觸摸屏、界麵注重易用性、圖形化、實時監控、數據記錄與分析、多語言支持、安全性和自定義設置等，以滿足不同用戶的需求和提高工作效率
2.1簡單易用：操作界麵通常設計得簡單易用，用戶隻需要通過少量的操作步驟就能夠完成試驗。這有助於用戶快速掌握操作方法，提高工作效率。
2.2圖形化界麵：操作界麵通常配備有圖形化界麵，以圖形的方式展示試驗過程和結果。這使得用戶可以更直觀地了解設備的運行狀態和測試結果，便於分析和評估。
2.3實時監控：操作界麵通常提供實時監控功能，用戶可以實時查看試驗過程中的各項參數，如風機抽氣流量、試驗壓差、試驗時間等。這有助於用戶及時發現和解決問題，保證試驗的準確性。
2.4數據記錄與分析：操作界麵通常配備有數據記錄和分析功能，用戶可以記錄每次試驗的數據，並對其進行統計和分析。這有助於用戶了解試驗材料的空氣滲透性能，為產品開發和改進提供依據。
2.5安全性高：操作界麵還注重安全性設計，通常配備有緊急停止按鈕和安全防護裝置，以保障用戶的安全操作。
2.6自定義設置：操作界麵通常還支持自定義設置，用戶可以根據自己的需求和偏好設置試驗參數、數據記錄方式等，提高試驗的靈活性和效率。
3、壓頭 : 25Kg±0.1Kg
4、計數 ： 0-99999 次
5、試驗高度 ： 180mm
6、最大功耗 ： 1.0KW
7、電源電壓 ： 220V±10﹪，50HZ
8、外形尺寸 :
9、機台重量 :
五、 配合清單
| 序號 | 名稱 | 規格型號 | 品牌 | 數量 | 備注 |
| 1 | 衝擊頭 | 程斯自製 | 1套 | ||
| 2 | PLC_CPU模塊 | FX3U-16MT/ES-A | 日本三菱 | 1個 | |
| 3 | 觸摸屏 | 7吋 | 威綸通或昆侖通態 | 1個 | |
| 4 | 開關電源 | LRS-150-24 | 台灣明緯 | 1個 | |
| 5 | 運動控製模組 | 程斯自製 | 2套 | ||
| 6 | 繼電器 | 歐姆龍 | 2個 | ||
| 7 | 接觸器 | 正泰 | 1個 | ||
衝擊器介紹
示例：
重量 ：25Kg±0.1Kg 衝擊麵應是直徑為200mm士5mm的剛性圓形物體,其表麵具有300mm的凸球麵曲率半徑,前緣半徑為 12 mm。
彈簧參數：彈簧係數應為6.9N/mm士1N/mm,運動部件的總摩擦阻力介於0.25 N~0.45N。當彈簧係統壓縮至載荷為1040N士5N時,剩餘壓縮距離應至少為60mm。
