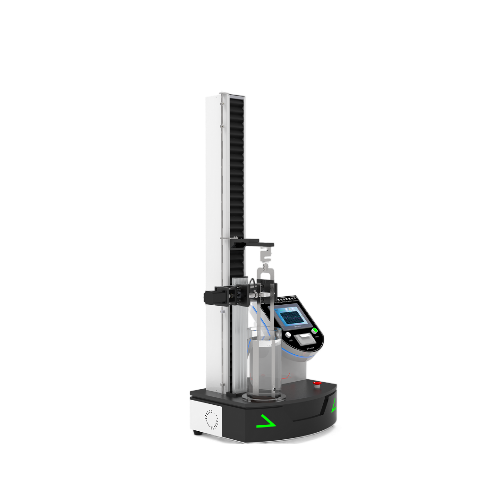

Z098普通款非血管內導管導絲滑動性能測試儀（親水塗層摩擦力測試儀）
導尿管滑動性能測試儀，胃管滑動性能測試儀
非血管內導管導絲滑動性能測試儀是一種用於精確評估醫療器械（如導尿管、氣管插管、球囊導管、導絲等）在非血管環境中滑動性能的專業設備。
一、結構與工作原理
A核心組件
1，支撐裝置：可調節高度與角度，固定導管並模擬人體內環境穩定性。
2，測試台：提供導管放置平台，支持角度調節以模擬不同體內路徑（如氣管插管）。
3，移動裝置：精確控製導管的滑動速度（0.05–500 mm/min）和距離，模擬臨床操作。
4，測量裝置：通過高精度傳感器實時監測摩擦力，計算摩擦係數（關鍵性能指標）。
5，夾持裝置：采用邵爾硬度55–60的矽橡膠片及聚氨酯手術膜，施加法向夾持力（標準2N–5N）。
B工作流程
導管經水浴浸泡（模擬體內濕潤環境）後，由夾持裝置固定；移動裝置牽引導管滑動，傳感器同步采集摩擦力數據，係統自動生成力-位移曲線及摩擦係數報告。
C滿足標準
完全符合YY/T 1536-2017，YY/T 1898-2024，TCSBME021-2020標準中相關條款設計製造
二、技術參數與標準
|
項目 |
參數範圍/規格 |
標準依據及其他說明 |
精度 |
|
|
試驗力 |
0–20N（標配），可選5N/30N/50N |
YY/T 1536-2017 |
±0.05%FS |
|
|
滑動速度 |
0.05–500 mm/min（連續可調） |
T CAMDI 0219 |
/ |
|
|
溫度控製 |
37±2℃恒溫水浴（模擬人體溫度） |
YY/T 1898-2024,水浴控製係統外置設備裏麵 |
||
|
數據輸出 |
最大值/最小值/平均值、標準方差 |
— |
||
|
控製係統 |
PLC係統 |
觸摸屏 |
||
|
操作界麵 |
彩色7寸觸摸屏，中英文切換 |
本設計內置微型打印機,數據實時曲線分析 |
||
|
夾持力 |
0–20N（標配），可選5N/30N/50N |
加持距離：0-200MM可任意設置 |
±0.05%FS |
|
|
導管夾片規格 |
導管夾片由邵爾(A )硬度為 5 5或者60的矽橡膠片和聚氨酯手術膜製成,厚度為（2.0±0.1)mm,寬度為 (10 ± 0.3)mm和15*25*5MM為標配（可選擇其他規格） |
|||
|
拉伸空間 |
約750mm |
|||
|
水槽 |
亞克力製造，外置方式，有排水口 |
外置設備裏麵 |
||
|
外形尺寸 |
830*480*1620（mm） |
|||
|
淨重 |
49kg |
三、核心應用價值
產品研發：優化導管塗層材料與結構設計，降低摩擦係數（如摩擦係數<0.15的導絲可提升手術成功率）。
質量控製：確保批量產品滑動性能一致，避免臨床操作阻力過大導致患者不適或插管失敗。
競品分析：橫向對比不同品牌導管的滑動性能，為采購提供依據。
四、特點
支持雙向試驗模式（進程/返程摩擦測試）及往複摩擦試驗。
彩色觸控屏，數據實時曲線分析。
自動過載保護與緊急製動，保障操作安全。
五、測試流程簡述
導管浸泡於37℃水中至指定時間；
夾持裝置施加法向力（推薦2N–5N），避免導管形變；
以設定速度（如200mm/min）牽引導管，記錄滑動摩擦力；
重複測試≥10次，係統輸出統計結果。
此設備通過精準模擬臨床環境，顯著提升醫療器械的安全性與可靠性。
