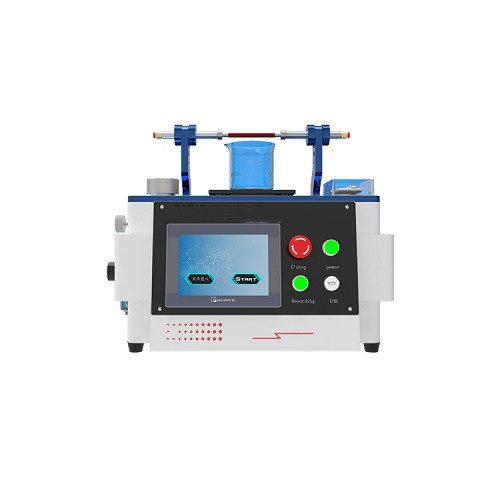

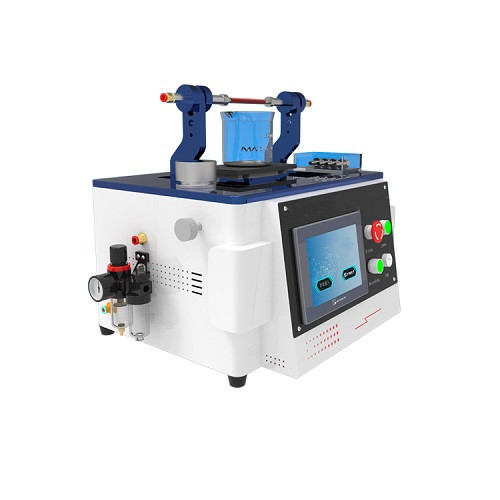

人工血管水滲透測試儀

人工血管水滲透測試儀

一，儀器特征

本設備是檢驗生產廠家產品性能的檢測設備。由可編程控製器，觸摸屏，力值傳感器，傳動裝置，機載打印機等組成，提供中英文菜單顯示，具備人機對話設定各項參數自動運行測試模式。另增設生產單位，生產批次機打輸入，使測試結果更加規範化標準化。信息安全方麵采用三級密碼，讓信息安全可靠。測試操控範圍包括：公稱容量、芯杆位移、打印設定、測試、上行、下行、時間、標定，檢定等功能設定。搭配機載打印測試可實時顯示測試載荷，滑動性數據（起始力，平均力，Z大推力）。針對測試結果自動判斷，不合格則啟動自動蜂鳴報警，並由打印機打印出測試數據及結果以供分析。

二，測試原理：

用平坦的環形夾具將被測試人工血管樣品的一片固定在開口上，將一個帶球形探頭的探針穿過樣品，直到破裂。在測試中不斷測量負載。

三，測試標準：YY 0500-2021、ISO 7198:1998

四，技術參數：

操作界麵：簡體中文/英文

壓力傳感器：0-50kpaN（測試可軟件設定）

水位裝置：1-1200MM可任意設置手動調節

時間計時器：觸摸屏顯示

夾具：1套

電源：AC90V-240V/50Hz（自適應寬電壓）
整機功率：70W

可編程控製器：PLC控製係統

觸摸屏：7寸威綸通彩色觸摸屏

測力機構：內置

打印機：嵌入式打印機

電子天平：10萬分之一

1 原則

這一測試是在給定壓力下測量穿過給定麵積人工血管樣品的水的流量。

2 儀器包括 :

a) 流量測量裝置，例如可以稱重的容器或積分流量計，精度為不大於滿量程的2%;

注:在測試中為滿足流量的流量要求需要不止一台這樣的裝置。

b) 壓力測量裝置，例如壓力傳感器，壓力計，或標準壓力柱，量程上限為19 kPa(140 mmHg)精 度為土0. 3 kPa(士2 mmHg);

c) 樣品固定裝置，符合如下要求:

1) 固定裝置所能固定住的孔隙麵積在 0. 5 cm到 1. 0 cm,精度為士1%;

2) 樣品的結構是圓形的;

注:如測試的樣品很窄，樣品可以做成矩形的。在這種情況下，應該在測試報告上注明，且精度是它的尺寸的

士1%。樣品的方向也應被注明。

3) 在試樣之上的測試管路中，至少有 6倍於孔徑的一段長度應是直形的，且直徑無變化;

4) 樣品周圍的泄漏應不被記人。

d) 在測試期間，對樣品固定裝置而言，需要壓力為 16. OkPa(120mmHg),潔淨的，經過過濾的，室溫下的水 。

3 取樣

取樣應根據要求。

4 測試 程序

在測試前，測試用人工血管需要用潔淨的經過濾的室溫下的水浸濕。將樣品放置在固定儀器上，將 樣品拉緊至沒有皺褶

注:對樣品拉伸的效果可以通過夾持，重力拉拽，或通過狹窄的壓板達到。這種拉伸應接近使用時的條件一旦有皺褶，應將絕大部分皺褶撫平。打開水流係統並調整壓力值，以獲得16.0 kPa1O. 3 kPa(120 mmHg士 2 ..Hg)的水壓，壓力值顯示在壓力測量裝置上。待係統穩定工作時，測量 60士is時間內的流過樣品的水 流 量

5 結果的表達

水的滲透性應以m工·cm-' "

min-’表示。

按下式計算和記錄水滲透性:

水滲透性一

Q

A

式 中:

Q一*量，單位為毫升每分(ML/min);

A—-樣品固定裝置的孔麵積，單位為平方厘米(em').

記錄麵積值，如果合適的話，也就是孔隙的麵積。

6 測試報告

測試報告應包括測量到的人工血管樣品水滲透性的平均值和標準偏差、孔隙麵積、是否是矩形的
