卡式瓶滑動性能測試儀

卡式瓶滑動性能測試儀

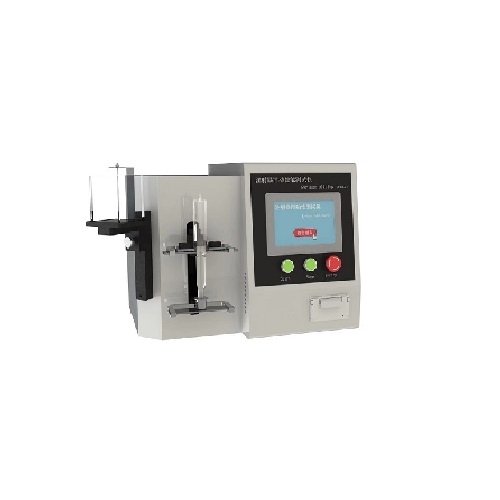

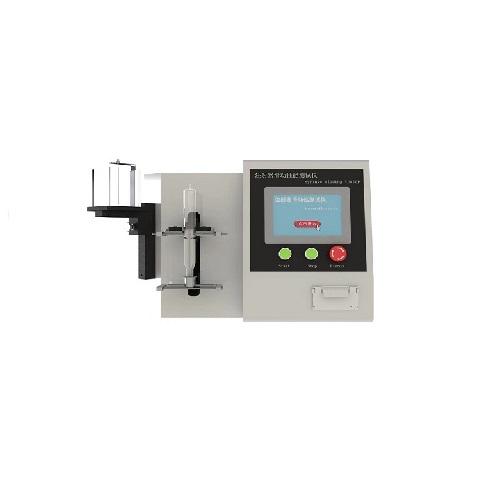

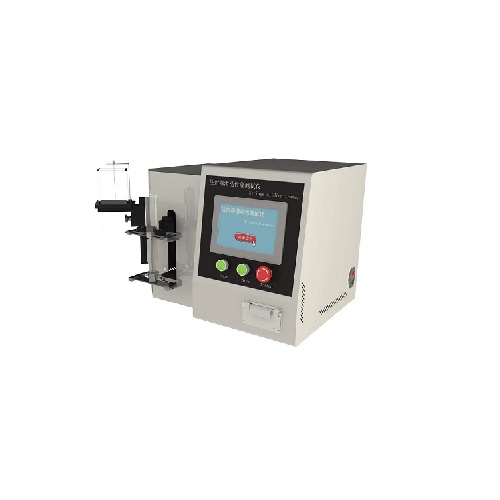

卡式瓶滑動性能測試儀采用7寸單彩液晶觸摸顯示屏，中英文菜單顯示。並由鍵盤進行選擇卡式瓶的規格、實時顯示並打印*作用力、啟始力、重新啟始力、活塞在卡式瓶內壁運動全過程中所需的推動力和活塞移動位移的紀錄圖。

卡式瓶又名筆式注射器用硼矽玻璃套筒，該瓶前部裝有橡膠密封保護的注射用針頭，瓶口用膠塞鋁蓋密封，尾部用橡膠活塞密封。

卡式瓶滑動性能測試儀完全符合YBB00152004-2015《筆式注射器用氯化丁基橡膠活塞和墊片》 YBB00162004-2015 《筆式注射器用溴化丁基橡膠活塞和墊片》  YBB00112004-2015《預灌封注射器組合件(帶注射針)》等相關標準設計製造。

執行標準引用：

YBB00162004-2015 《筆試注射器用溴化丁基橡膠活塞和墊片》

符合ISO7886《一次性使用無菌注射器》標準中的相關標準設計製造。

GB 15810-2019/附錄E器身密合性

GB 15810-2019/附錄C、D器身密合性

實驗項目 泄露試驗、活塞滑動性試驗

標準要求：

泄露試驗：取10個經矽油處理內表麵的筆式注射器套筒，注水，裝上試驗用活塞及墊片，加上鋁帽，封口。將1個筆式注射器套筒安裝於筆式注射器套筒夾持器（有平麵和活塞接觸），向活塞施加60N±3N的作用力，保持1分鍾，試驗結束後，檢查活塞及墊片的泄露情況，其餘筆式注射器套筒也同樣操作，活塞及墊片部位不得有液體泄漏。

活塞滑動性試驗：取10個經矽油處理內表麵的筆式注射器套筒，注水，裝上試驗用活塞及墊片，加上鋁帽，封口。將1個筆式注射器套筒安裝於筆式注射器套筒夾持器（有平麵和活塞接觸，夾持器必須確保能夠穿刺安裝在筆式注射器套筒上的墊片，注射針為一兩端有刃口的皮下針，外徑為0.4mm，當活塞移動時，套筒內的水應能通過該針排出）上，以40mm/min±3mm/min速度向下移動活塞，在筆式注射器套筒中移動一半距離時，暫停5秒，然後將活塞完全壓到底，其餘筆式注射器套筒同法操作，記錄每次試驗中啟動活塞的*作用力，取10個*值的平均值作為“啟動力“，應不得過30N;記錄每次試驗中啟動之後保持其移動所需要的力，取10個值的平均值作為”持續推動力“應不得過15N;記錄每次試驗中暫停5秒後重新推動活塞的*作用力，取10個*值的平均值為”重新啟動力“，應不得過30N;並檢查在連續運動期間不得有”顫動“（指活塞的不規則運動）現象。

技術參數：

1. 尺寸：680×470×410（mm）

2. 力的範圍：1N~98N

3. 測試速率：10mm/min ～ 50mm/min，±1mm/min(可任意設置）。

4. 調整水位在注射器的公稱容量50%的刻度線處

5. 外徑1.2mm,長度10cm 針管

6. 內徑2.7mm,長度19.5cm 能與注射器和針管連接的軟管。

7. 卡式瓶規格：1.5ml、1.8ml、3ml、20ml、50ml可根據客戶產品更改規格。

8. 數據格式：能輸出到電腦，excel格式和圖片格式，數據點不少於200個。

9. 活塞杆形狀：圓形（杆端部麵積為卡式瓶內徑的70% ）。

10. 設定方式：有測試速度與位移及推力與時間2種設定方式（“測試速度與位移”用於“活塞滑動性試驗”、“推力與時間”用於“泄漏試驗”）。
