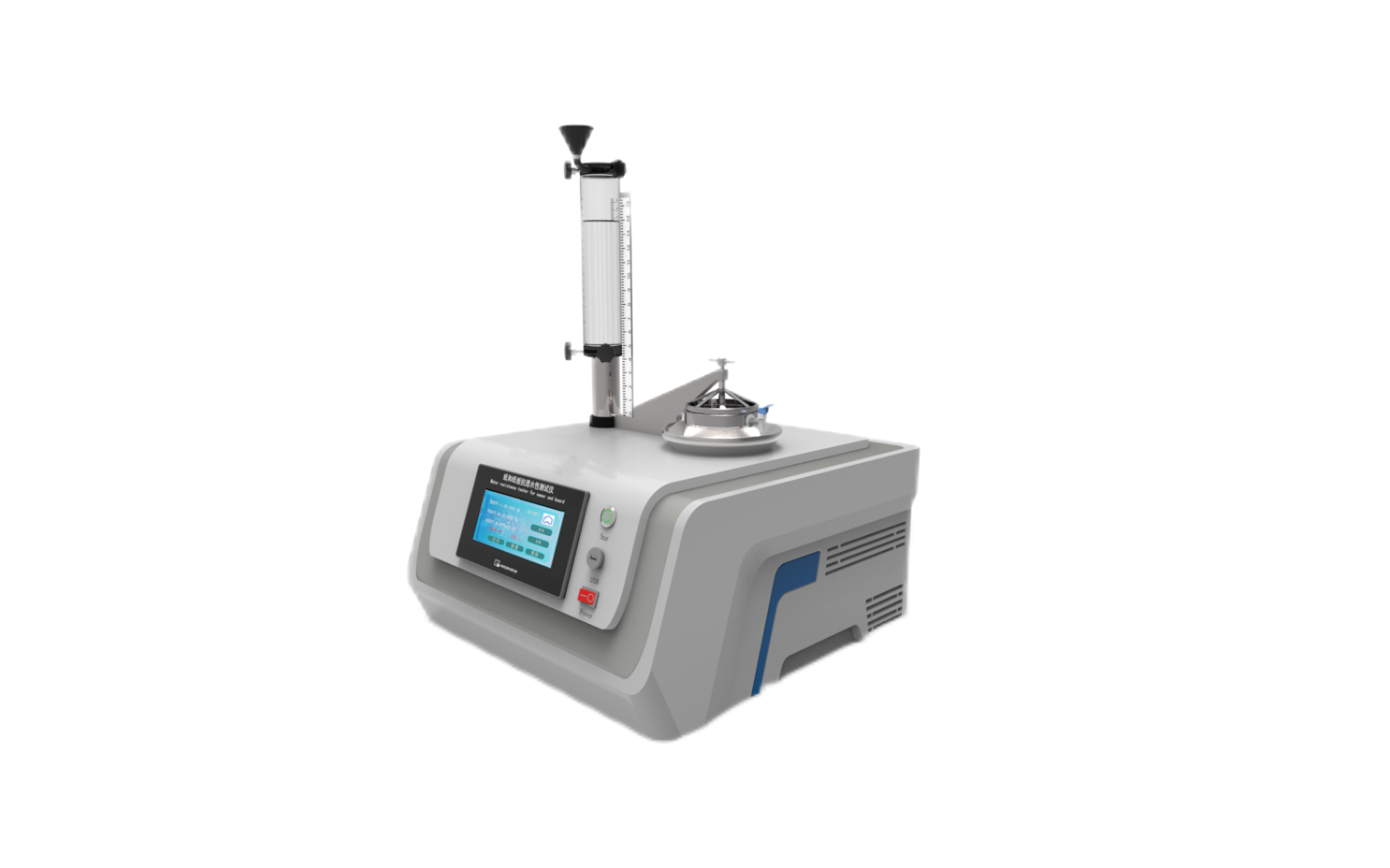

紙和紙板抗透水性測試儀
一，用途
本儀器規定了紙和紙板抗透水性的測定方法。本儀器適用於利用漿內施膠、表麵施膠、塗布、複合防水層或任何其他方法，使之具有防水或抗水性 能的紙和紙板。本方法不適用於瓦楞紙板。
二，工作原理
對紙和紙板進行恒濕恒溫處理後，在標準環境和水壓穩定的條件下，測定標準溶液滲透紙和紙板所需的時間。
三， 試驗溶液
含有0.1%曙紅染料的蒸餾水溶液。注：水溫很重要，應保持在溫濕處理的溫度範圍內
四，執行標準
GB/T22897-2008
五，技術參數
控製係統：PLC;
操作界麵：7寸彩色觸摸屏；
畫麵：中英文切換；
不鏽鋼圓柱形金屬杯，內徑112.8mm±0.2mm, 外徑約170mm, 裝有進水閥門和排水閥門；
全自動加液功能：采用蠕動泵CP2-DC24S46B230ml（230ml/min）；
測試範圍：紙張類產品；
試驗介質：含有0.1%曙紅染料的蒸餾水溶液；
試驗麵積：內徑112.8mm（100平方毫米）；
分辨率：0.001kpa；
壓力傳感器範圍：0-1500kpa，精度0.1%；
計時：觸摸屏上顯示和設置；
滲透時間：觸摸屏顯示和設置參數；
試樣尺寸：175*175mm，厚度不限；
試驗壓力：標準要求500kpa，可以做其他壓力；
金屬套環：內徑112.8mm±0.2mm, 外徑約170mm, 厚約10mm。
塑料加液漏鬥一套
橡皮墊：兩個，內徑各為112.8mm±0.2mm, 外徑約170mm。
金屬套環固定在金屬杯上的方法：將橡皮墊夾於金屬套環與金屬杯之間，保持密封；
用電要求：220v，50hz；
外形尺寸：550*500*1300mm
