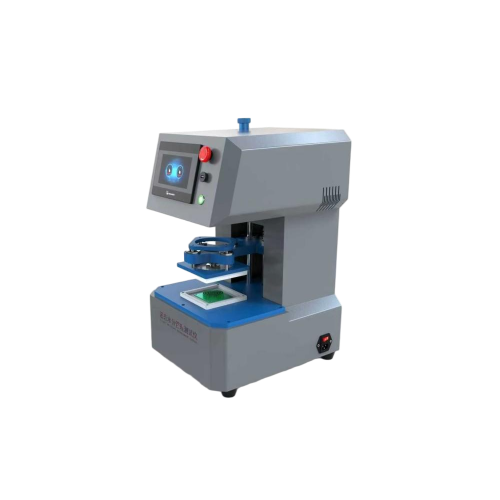

液態水分管理測試儀 文章

　

液態水分管理測試儀，吸濕速幹性能測試儀

‌

一、技術原理與核心參數

電阻動態監測技術
通過上下多環探針（7個測試環，環距4.5-5.0mm）實時測量織物電阻變化，精確捕捉0.22g測試液（16mS±0.2mS電導率）在麵料中的三維擴散過程。



關鍵指標：

浸濕時間（WTT/WTB）≤3秒（高性能運動麵料）

擴散速度（TSS/BSS）≥1.5mm²/s

單向傳遞指數（R值）＞0.8為優質單向導濕麵料。



機電一體化設計

采用PLC控製係統與步進電機驅動，測試頭自動定位

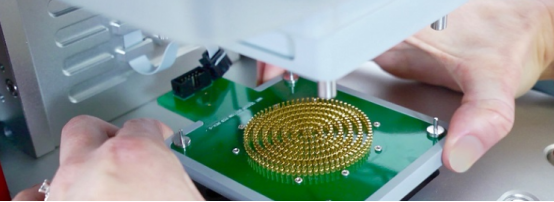

磁吸式傳感器模塊支持快速拆卸清潔，避免鹽結晶堵塞。



‌輔助組件‌

流量調節範圍（0-50mL/min）。

可更換收集過濾器，避免飽和並匯總氣霧顆粒輸出結果。



二、關鍵性能參數

‌項目‌	‌參數要求‌
控製係統‌	PLC+Windows控製係統
操作界麵‌	彩色7寸觸摸屏+筆記本電腦或者選擇台式電腦，中英文切換‌
液體電導率	16ms±0.2ms
試樣尺寸	通常為90mm×90mm
測試模式	全自動控製係統
測試項目	吸收速率，擴散能力，單向傳遞，蒸發效率，保濕性
測試液輸送量	0.2±0.01g(或0.22ml)，測試液管內直徑0.5mm

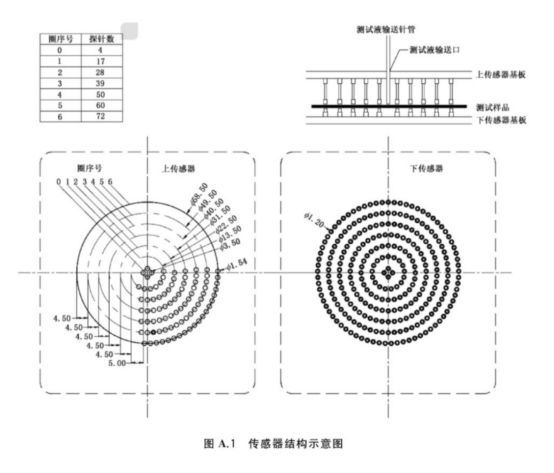

探針擺布	上、下傳感器：7個測試環，每環間距：5mm±0.05mm；
測試環‌‌	由探針組成；上探針直徑：0.54mm±0.02mm，下探針直徑：1.2mm±0.02mm；每環探針數：4、17、28、39、50、60、72；
傳動機構	精密步進電機+驅動器和高精度步進電機，傳動穩、噪音小；
測試時間	120s、進水時間：20s；
傳感器模塊	上傳感器組件總質量為(1000士15)g
打印機	嵌入式微型打印機
分析純水	為符合GB/T6682的三級水
電壓電流	110V~230V50Hz/60Hz0.5A
整機功率	300W
外形尺寸	620*570*600mm



三，測試原理：

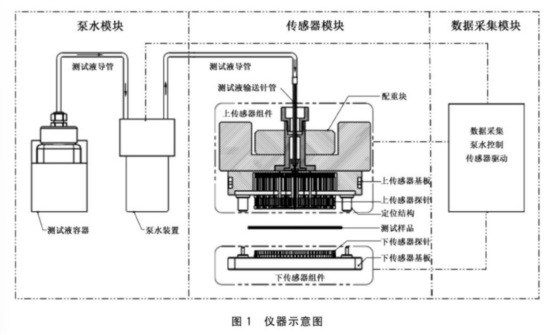

　　主要測試汗液在布料中的吸收擴散性能，麵料對汗液的吸收和擴散直接影響到服裝穿著的舒適性能，為提高服裝的舒適度(尤其是運動服麵料)，測試麵料的液態水分管理能力至關重要，有助於紡織品的吸濕速幹性能的評估和對材料性能的改善。液態水分管理測試儀使用於測量液體在針織及梭織麵料中的整體動態表現，通過測試吸收速度(織物正麵與背麵的水分吸收時間)、單向傳遞能力(液體在織物兩個麵吸收擴散的差異性)、擴散/幹燥速度(液體在織物兩個麵的擴散速度)。液態水分管理測試儀包括帶有多個探針的上下同心液體感應器，上感應器中的輸液管將模擬人體汗液的固定濃度鹽水均勻滴到布料上麵，感應器探針測試不同環之間的電阻，以電阻的變化反映液體在布料的吸收和擴散情況，從而得到麵料對汗液吸收擴散的能力。





四、測試方法

介紹了利用液態水分管理測試儀測試紡織品液態水分管理性能的方法,該儀器可測試織物的麵層和裏層的浸濕時間,麵層和裏層的吸水速度,麵層和裏層的最大浸濕半徑,麵層和裏層的液態水分擴散速度,累積單向傳遞能力以及整體液態水分管理能力等10個指數,並將指數進行分級.該儀器可全麵,客觀地評估織物的三維濕度擴散及轉移特性



五、合規性要求（核心標準）

AATCC195，GB/T21655.2-2019附錄A，SN1689.1，ISO13029



六、技術特點：

1.全金屬外殼，抗幹擾性能優異;

2.一鍵開始試驗，點擊開始後馬達自動驅動測試頭至規定位置，內置壓力檢測裝置，到固定壓力後自動停止，開始測試，測試結束後自動返回;

3.改進型液滴注射係統，滴液精準穩定;特別設計的反抽係統可反向轉動，將輸液管中剩餘的鹽水抽回儲水罐，防止鹽水結晶堵塞管路。



七，配置清單

主機1台；

測試軟件1套；

說明書1份;

合格證1份;

保修卡1份;

簽收單1份;

銘牌1塊;

電源線1根;

扳手1套;

宣傳冊若幹;
