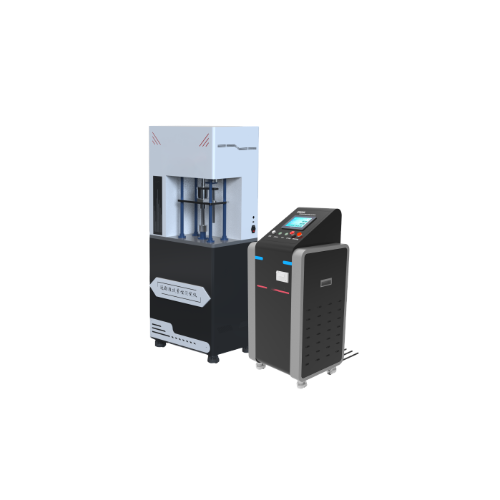

運動鞋減震性能試驗機



簡述

運動鞋減震性能試驗機用途：用於檢驗正規賽跑運動中使用的運動鞋中鞋底所用的材料,確定其減震特性和快速壓縮力量-位移關係。

符合標準

GBT30907-2014《膠鞋運動鞋減震性能試驗方法》、ASTMF1614（A法）、ASTM-F1976等標準。



規格參數：
落錘重量：8.5kg(5J)，11.9kg(7J)
衝擊頭規格：頂部R角半徑為R=1.0±0.25mm，頂部為圓形，直徑45mm，重量小於0.2kg；

控製係統：PLC+Windows係統

操作界麵：彩色12.1寸嵌入式工業電腦，中英文切換，測試軟件；

控製係統和測試主機獨立分開；

提升與定位係統：采取全自動提起，全自動釋放係統，全自動釋放衝擊錘功能；

試樣固定夾具：可快速夾持試樣；

墊塊：在鞋頭下放置墊塊,防止測試時鞋跟或者鞋頭向上翹造成的測試誤差；

固定平台裝置樣品支撐直徑>76mm，且中心應正對衝擊頭。固定平台裝置的質量>70kg；

傳動：高精度電機，高精度導軌，穩定性好，重複性好
落下高度：50mm(可調)
衝擊方式：自由落體
重力傳感器：0-500kg，精度±0.05%FS可選擇其他量程；

力值采集頻率：大於1000hz；
測試速度：2±1秒；
位移傳感器：精密型(1000MM)抗幹擾0-10V，綜合誤差±0.2%FS,可選擇其他量程；

位移采集頻率：大於1000hz；

吸力範圍：p35/30，D24V吸力40kg，可選擇其他量程；

高精度雙導軌：100mm模組，絲杆1620，配86*80電機

衝擊能量與理論值之間的誤差不超過2%；
主機尺寸：700*500*1750mm；

控製係統尺寸：350*450*1100mm
重量：240kg
電源：1∮，AC220V



配置清單

1，主機1套；

2，測試係統1套軟件免費升級；

3，夾具1套；

4，高精度電機普菲德；

5，計量證書第三方1份；

6，銘牌1塊；

7，電源線1根；

8，說明書1本；

​
