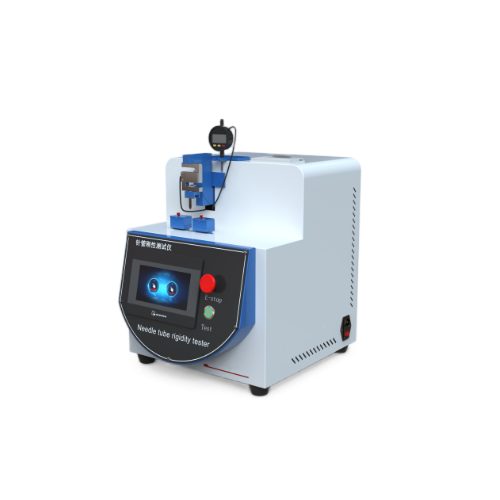

針管剛性測試儀 CSI-Z045 獲得外觀設計專利證書

　【喜報】上海程斯智能科技有限公司獲得——針管剛性測試儀 CSI-Z045 外觀設計專利證書！



醫用針管剛性測試儀是醫療器械行業用於評估注射針、采血針、活檢針等硬直不鏽鋼針管抗彎曲性能的核心設備，確保其在臨床使用中不發生斷裂或過度變形。



一、核心功能與測試原理

‌力學性能測試‌

‌撓度測量‌：向針管中心點施加徑向彎曲力（0–100N）,精度±0.05%FS,以1mm/min速率加載，測量極限撓度值（精度±0.001mm）‌。

全自動‌跨距調整‌：根據不同針管規格（0.2–3.4mm）全自動設定支撐跨度（5–50mm），如0.6mm針管跨距為12.5mm‌。

‌多壁厚兼容‌：支持正常壁、薄壁、超薄壁針管的分類測試‌。

‌智能化控製

控製係統：PLC‌

7寸彩色觸摸屏操作，中英文切換，內置自動判定程序數據存儲與打印功能，支持多組測試結果導出（如13次/批）‌。

打印機：嵌入式微型熱敏打印機含打印紙



二、執行標準與技術參數

‌國內外標準‌

‌中國標準‌：GB/T 18457-2024（剛性試驗方法）‌、GB 15811-2016（一次性無菌注射針）‌。

‌國際標準‌：ISO 9626-2016（不鏽鋼針管要求）‌,YY/T 1698-2020人類體外輔助生殖技術用醫療器械輔助生殖穿刺取卵針；

以上標準列舉不齊全，可聯係91视频网銷售



‌關鍵參數要求‌

項目	範圍	精度
施力範圍	0–100N,分辨率±0.001N；	±0.05%FS
撓度測量	0–25.5mm，千分表	±0.001mm
全自動跨距調節	0–50mm，全自動調節，11種規格	±0.01mm
加載速率	1mm/min	±0.1mm/min
‌電源	220V,50HZ	/
外形尺寸	400*400*470mm	參考





三、應用場景與設備選型

‌行業應用‌

‌生產企業‌：出廠批次檢測（如預灌封注射針、留置針）‌。

‌質檢機構‌：CMA/CNAS認證實驗室，年檢測量超10萬次‌。

‌醫院質控‌：入場耗材複驗，預防針管彎曲斷裂風險‌。



‌設備選型建議‌

‌精度要求‌：力值傳感器精度需≤±0.01N，撓度分辨率0.001mm‌。

‌兼容性‌：支持全規格針管（0.18–3.4mm）及多壁厚類型‌。

進口替代：Instron‌



四、測試流程與注意事項

‌標準化流程‌

‌步驟1‌：針管垂直固定於夾具，中心線與施力推杆對齊‌。

‌步驟2‌：以1mm/min速率加載至設定力值（如10N），記錄實時撓度‌。

‌步驟3‌：對比標準限值（如0.6mm針管撓度≤0.40mm）‌。



‌質控要點‌

定期校準傳感器，避免環境溫濕度幹擾（建議5–40℃、濕度≤80%）‌。

針對不同針管類型定製夾具（如活檢針需特殊夾持結構）‌。



五、總結

醫用針管剛性測試儀通過高精度力學模擬，保障針管臨床使用的安全性與可靠性。選型需聚焦‌精度兼容性‌（如超薄壁針檢測能力）和‌智能化水平‌（自動判定/報告生成），國產設備已逐步替代進口‌。實際操作中需嚴格遵循GB/T 18457-2024的跨距與載荷設定，確保“零斷裂”風險‌。



配置清單

主機1台

測試軟件1套

說明書1本

電源線1根

合格證1份

保修卡1份

宣傳冊1份

銘牌1塊









​
