醫用喉罩抗彎曲性能測試儀 文章

　

醫用喉罩抗彎曲性能測試儀



 一、設備特點

1）集中將標準測試彎曲半徑夾具置於工作台，操作方便快捷

2）一鍵測試，安裝好試樣，隻需按一個鍵，就可以快速測試，儀器帶USB接口，可以用U盤對測試結果導出， 機器同時配備微型打印機可以實時打印

3）結構緊湊，節省空間的設計，使用簡單。

4）采用觸摸屏控製,人機互動好,操作簡單.

5）配備高精度流量計，反饋的數據更加精準



二、產品介紹:

實驗環境：

23℃±2℃

測試原理：

1）抗扭結

上喉部通氣道彎曲至預先確定的最小彎曲半徑,在預先確定的流速下,通過測量壓降來反映上喉部通氣道的抗扭結能力。測試流量和最小彎曲半徑宜隨上喉部通氣道規格設計的變化而變化。

依據標準:

YY/T0985-2016《麻醉和呼吸設備上喉部通氣道和接頭》

三、主要參數

控製係統：PLC

操作界麵：7寸彩色觸摸屏

1）最小彎曲半徑治具：

上喉部通氣道(SLA) 規格範圍	最小半徑 R/mm	長度 A/mm
≥3	50	≈90
≥2.5	40	≈80
≥1.5	30	≈70
≥0	25	≈50



2）壓差表：0~2000pa

3）流量計：0~100L/min

4）通氣計時：0~99s（可設置）

5）接頭：15mm內圓錐接頭

6）電源：220V50HZ500W

7）規格：550*500*450mm

試驗輔助設備：恒溫恒濕箱



四、設備測試原理展示

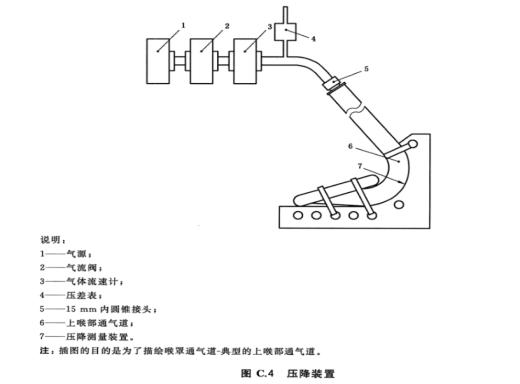

壓降測試原理

該測試裝置由最小彎曲半徑治具、氣源、氣流閥、氣體流速計、壓差表、15mm內圓錐接頭
