注射器滑動性能測試儀 文章

　

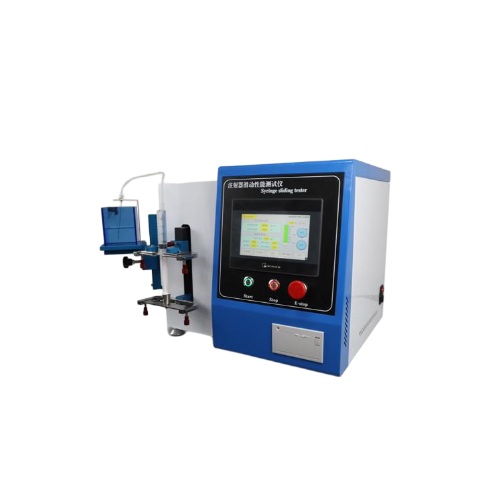

注射器滑動性測試儀



注射器滑動性測試儀是用於評估醫用注射器活塞在筒體內滑動性能的專業設備，其測試結果直接關係到注射器的使用安全性和藥物劑量的精確性。

一、‌工作原理

控製係統：PLC

操作界麵：彩色7寸觸摸屏，中英文切換；‌

‌模擬推注動作‌

固定注射器筒體於專用夾具，確保測試穩定性；

通過高精度力傳感器向芯杆施加恒定推力（模擬人手操作），推動活塞在筒內滑動‌。

‌數據采集與分析‌

實時記錄起始力（活塞啟動所需力）、平均力（滑動持續力）、最大推回力等參數；

結合位移傳感器監測滑動速度與距離‌。

‌性能評估‌

對比測試數據與標準閾值（如GB 15810、ISO 7886），判定滑動流暢性及是否存在卡頓、摩擦力異常等問題‌。

二、‌核心功能與技術參數‌

‌參數項‌	‌範圍‌	‌精度要求‌	‌標準依據‌
力值測量	0.1N–100N	±0.1N（高分辨率）	GB 15810-2019‌23
測試速度	1–600mm/min（無極調速）	±1mm/min	ISO 7886-1‌25
公稱容量適配	0.1ml–200ml	任意規格輸入	YY/T 0497-2018‌9
數據輸出	打印報告，嵌入式微型打印機	/	/‌
電源	220V，50hz	/	/
適用卡式瓶範圍	卡式瓶規格：1.8ml、3ml、20ml、50ml可根據客戶產品更改規格夾具	/	/
注射針規格	12號18G平口長度100mm[外徑1.26mm]	/	/
外形尺寸	400×290×275（mm）	/	/
軟管	內徑2.7mm,長度190.5MM---1套

三、‌應用場景‌

‌質量控製‌

檢測活塞滑動阻力是否合規（如1ml注射器啟動力≤0.8N，持續力≤0.3N‌213）；

預防臨床使用時出現藥液泄漏、劑量誤差或活塞脫落風險‌。

‌產品研發驗證‌

優化針筒材質與矽油潤滑工藝，提升滑動順滑性；

適配預灌封注射器、筆式注射器等特殊設計。

‌滿足以下標準‌

滿足GB 15810、國際ISO 7886及藥包材標準YBB00162004的認證要求‌；

YBB00152004-2015

 YBB00162004-2015

YBB00112004-2015



四、‌設備選型建議‌

‌基礎功能‌：優先選擇支持多語言界麵（中/英文）、具備啟動力自動識別及數據統計（極限值/平均值/標準差）的型號‌；

‌擴展需求‌：

胰島素注射器測試需適配低速精密控製（如筆式注射器‌）；

密合性測試需兼容正壓檢漏模塊（如30N保壓5秒無泄漏‌。



五、‌操作流程示例‌

‌預處理‌：注射器筒體矽油潤滑，活塞推入至指定位置‌；

‌參數設置‌：輸入公稱容量（如5ml），設定速度100mm/min‌；

‌執行測試‌：

設備自動推拉芯杆，記錄力值變化；

係統判定結果打印報告‌；

‌數據分析‌：若起始力超限，需檢查注塑毛刺或潤滑工藝‌。

‌注意‌：測試環境需恒溫（22±2℃），避免溫度影響矽油黏度與膜材形變‌。

注射器滑動性測試儀通過精準量化滑動阻力，為醫療器械的安全性提供了核心保障。設備選型應結合具體產品類型（如無菌注射器、卡式瓶）、產能需求及法規覆蓋範圍綜合決策。



六，配置清單

主機1台

測試軟件1套

電源線1根；

說明書及操作視頻1套；

夾具1套；

水槽1套；

18G針1套；

銘牌1塊；
