百格十字刮擦測試儀 文章

百格法刮擦測試儀,十字刮擦測試儀

用於測試汽車塑料內外飾件的耐刮擦及劃傷性能，自主研發生產，性價比高，售後齊全有保障。
適用標準：

GM 14688(A法)

GM 14688(B法)
PV3952、PV3974 大眾汽車標準
GMW14688 通用汽車標準
VDA 621-411 油漆附著力
EN ISO 2409 塗料-塗層網格切割試驗
ASTM/D 3359 膠帶法測試塗層附著力的標準試驗準則；

Q/LiA5400014-2023(V3)

Q/SQR S1-16-2016 奇瑞標準

Q/SQR T1-64 奇瑞標準

Q/LiA5400014-2023(V3)

GB/T 9286-97/ISO 2409ISO2409

GB/T 9279-2007/ISO 1518:1992

QCC SY051-2012

GB 9286-2021

測試原理：
主要以通用GMW14688及大眾PV3952為代表，利用一定直徑(一般是0.5mm或1mm)的金屬刮針在製品表麵以5-15N力刮劃相互垂直的2組平行劃痕，後測量刮劃前後劃痕區域的色差或黑度的變化。

技術特點：
1.2個刻劃速度，2個刻劃長度可按要求進行組合。

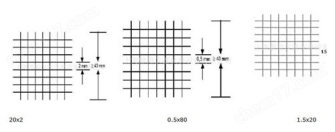

2.9種預定十字刻劃，符合大多數使用的標準。
3.1個自由程序控製十字刻劃模式，用以適應特別需要。
4.用步進電機設定刻劃距離。
5.刻劃穿過絕緣層到金屬基層時會有顯示。
6.迅速夾持裝置，夾持範圍廣。

技術參數：

控製係統：PLC;

操作界麵：彩色7寸觸摸屏，中英文切換；
儀器電源：115/230 VAC，50/60Hz (訂貨時請電壓)；
設備功率：400W；
試驗片規格：80×50mm；
樣本厚度：0.5——20mm；
標準載荷範圍：5N,10N,15N；
特殊載荷範圍：(須配合選購附件)；
刻劃路徑：25或40mm；
刻劃速度：0-1000mm/min

樣品尺寸範圍：60*170MM最大，最小78*78MM

外形尺寸長430MM  寬660MM 高度780MM
