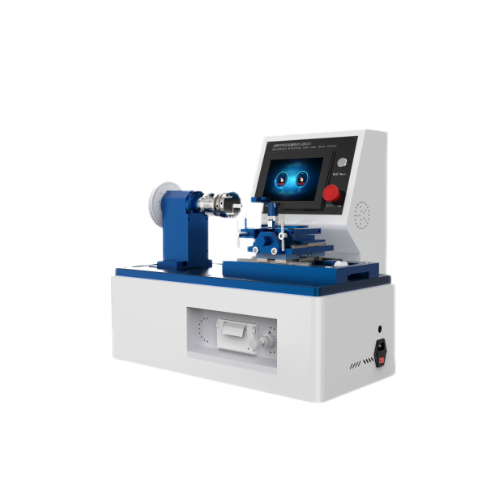

麻醉呼吸管路圓錐接頭測試儀，麻醉呼吸管路圓錐接頭多功能測試儀
一、儀器介紹及核心功能
儀器介紹
麻醉呼吸管路接頭測試儀采用7寸彩色觸摸顯示屏，中英文菜單顯示。可由機載打印機打印出測試結果。可做15mm,22 mm鎖接接頭與外圓錐接頭的鎖接可靠性試驗和15mm,22 mm 鎖接接頭泄漏試驗.
多模式性能測試
軸向力測試範圍0–100N（精度0.1%），分離力測試範圍0–100N（速率≤20 N/s），扭矩測試範圍0–1N·m（精度0.1%）；
支持壓力測試（0–1000kPa，精度0.1%）、正壓泄漏測試（分辨率0.0001pa·m³/s）及密封性驗證；
動態流程模擬
可設定保持時間1–60秒，模擬接頭裝配→保壓→分離全流程循環；
自動化判定係統
PLC控製實時監測數據，自動判斷測試結果合格性並生成報告。
二、關鍵技術參數
|
參數類別 |
技術指標 |
|
測試項目 |
分離力、泄漏率值，扭力，軸向力等等 |
|
控製係統 |
PLC控製係統 |
|
操作界麵 |
彩色7寸觸摸屏，中英文切換 |
|
軸向力 |
0N~100N，精度：±0.1%FS（可定製其他量程和精度） |
|
壓力變送器 |
0~ 1000kPa，精度：±0.1％FS（可定製其他量程和精度） |
|
分離力 |
0N~100N，精度：±0.1%FS（可定製其他量程和精度）； 其速率為 不大於20 N/s |
|
保持時間 |
1~60s任意設定 |
|
扭矩 |
0-1N·m，精度：±0.1%FS（可定製其他量程和精度） |
|
正壓泄漏分辨率 |
0.0001pa·m³/s |
|
外接氣源 |
壓力0.4MPa左右（用戶自備常規空壓機） |
|
高精度電機驅動，高精度導軌 |
|
|
內置高精度真空電磁閥若幹 |
|
|
打印功能 |
嵌入式微型打印機（配打印紙） |
|
接頭 |
標準接頭15mm/22mm內外圓錐接頭各1個（含快插接頭） |
|
用電要求 |
220V,350W |
|
設備重量 |
44.5kg |
|
外形尺寸 |
約長520*寬360*高550 (mm) |
三、執行標準及測試流程
符合標準：
滿足標準YYT1040.1附錄B 和附錄C;YY0461，ISO5367-2000
測試流程：
樣品安裝
將待測接頭固定於夾具，確保無偏移；
參數配置
設定軸向力、扭矩、壓力閾值及保持時間；
自動執行
設備依次完成密封性驗證、分離力測試、抗滑絲性檢測等流程；
結果輸出
係統自動判定合格性，打印包含力值曲線及泄漏量的報告。
四、合規性與應用
標準符合：強製滿足YY0461-2003、YY/T1040.1及ISO5367對接頭性能的檢測要求；
風險防控：精準識別密封失效或結構斷裂隱患，防止術中氣體泄漏事故；
質控優化：量化接頭耐久性數據，指導生產工藝改進。
五、配置清單
主機1台；
測試軟件1套；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若幹;
增壓泵1台
接頭配置如下：
|
金屬接頭 |
塑料接頭 |
|
15mm外圓錐1個 |
8.5mm內圓錐1個 |
|
15mm內圓錐1個 |
8.5mm外圓錐1個 |
|
15mm環規1個 |
15mm內圓錐1個 |
|
15mm塞規1個 |
15mm外圓錐1個 |
|
22mm外圓錐（帶槽）1個 |
22mm內圓錐1個 |
|
22mm外圓錐（帶肩）1個 |
22mm外圓錐1個 |
|
22mm內圓錐1個 |
|
|
22mm環規1個 |
|
|
22mm塞規1個 |
|
|
22mm轉接頭1個 |
