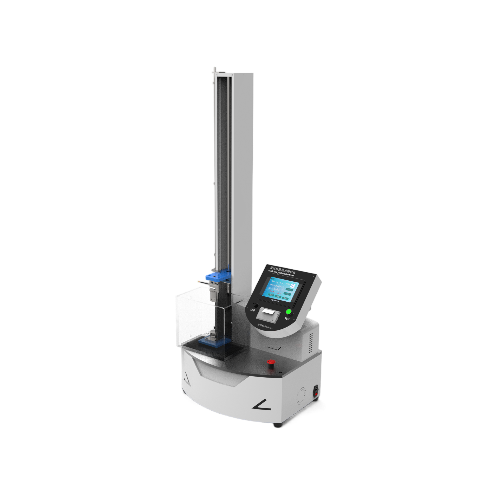

導絲峰值拉力測試儀

導絲峰值拉力測試儀



一、核心結構

‌力學加載係統‌

‌加力裝置‌：通過機械或電動係統施加軸向拉力，模擬導絲臨床受力狀態

‌加載速率‌：標準10mm/min（符合YY0450.1-2020要求）

‌行程範圍‌：滿足高變形率材料測試。

‌智能傳感與控製係統‌

高精度力值傳感器實時采集拉力數據，生成力-位移曲線並自動標記峰值點。

集成可編程控製器PLC係統及7寸觸摸屏，支持中英文操作界麵及參數自定義（如規格、載荷、速率）。

‌專用夾具係統‌

‌楔形開口夾具‌：固定導絲末端，確保僅對測試段施力。

‌氣動夾具‌：橡膠貼麵設計，夾持導絲近中點位置，夾持點距楔形夾具≥150mm。



二、核心技術參數

控製係統：PLC

操作界麵：彩色7寸觸摸屏，中英文切換

透明亞克力水槽，可觀察實際測試現狀

拉力夾具：304不鏽鋼夾具，浸泡水中，水溫0-37°

標配恒溫水槽：室溫-100度°

公稱規格：根據客戶要求

拉力範圍：1-30N，精度：±0.05%FS（可定製其他精度）

拉力速率：0-10mm/min可在觸摸屏上任意設置速度

設定時間:1s～60min（客戶任意設置），精度：0.2s

拉力起始距離：150mm以上（可調）

電源：220V，50Hz

淨重：70kg

外形尺寸：440×300×1260（mm）

儀器終身免費依標準：規定升級服務

設備免費保修期為1年



三、執行標準及標準化測試流程

符合標準：完全符合YY0450.1-2020標準中相關條款設計製造。

H1.原理

應對導絲上會導致失效的關鍵連接處的峰值拉力進行評價。任何體外的連接都無須進行所列的拉伸試驗。對每個試驗段施加拉力直至發生失效。

H.2儀器

H.2.1拉伸試驗裝置,能施加 10N的力。

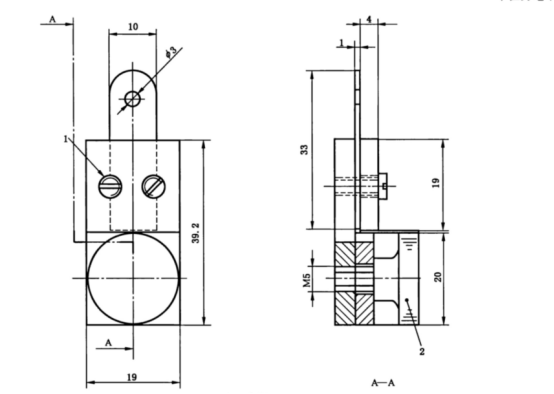

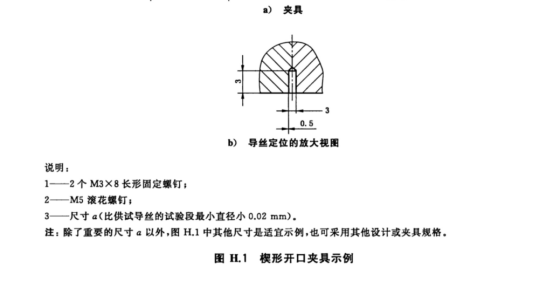

H.2.2楔形開口夾具,如圖H.1所示結構,或其他結構。

H.2.3橡膠貼麵氣動夾具,或其他夾具。

H.3 程序

H.3.1從供試器械上選取一個試驗段。關鍵連接處包含在試驗段內。

H.3.2 將楔形開口夾具(H.2.2)連接到拉伸試驗裝置(H.2.1)的移動夾頭上,將氣動夾具連接到拉伸試驗裝置的固定夾頭上。

H.3.3 把導絲的一端固定在楔形開口夾具上,確保夾具隻對末端加力,在導絲近中點位置將其夾緊在氣動夾具中,確保夾緊點離楔形開口夾具至少150mm。

H.3.4 以10mm/min的速度施加拉伸力,直到發生失效。

H.4 試驗報告

試驗報告應包括下列信息:

a)導絲的識別

b)峰值拉力,以牛頓表示;

c)失效的位置。



四、關鍵操作規範

‌校準維護‌：每日用標準砝碼校驗力值精度（誤差≤±1%），定期檢查位移傳感器±0.5%偏差。

‌數據有效性‌：僅記錄非裝夾區的失效數據，同批次不合格率超限需報廢。

‌安全防護‌：過載自動斷電、傳感自我保護功能防止設備損傷。



五、核心應用場景

‌質量控製：‌

批量驗證符合YY0450.1-2020標準，確保峰值拉力≥10N並生成合格率報告，機載打印機輸出原始數據。

‌研發優化：‌

對比鎳鈦合金/聚合物塗層的斷裂閾值，優化導絲柔韌性與結構設計。評估老化（溫濕度加速試驗）對連接耐久性的影響。



六、配置清單

主機1台；

測試軟件1套；

說明書1份;

合格證1份;

保修卡1份;

簽收單1份;

銘牌1塊;

電源線1根;

扳手1套;

宣傳冊若幹;

恒溫槽（501A室溫-100度）1個;

​
