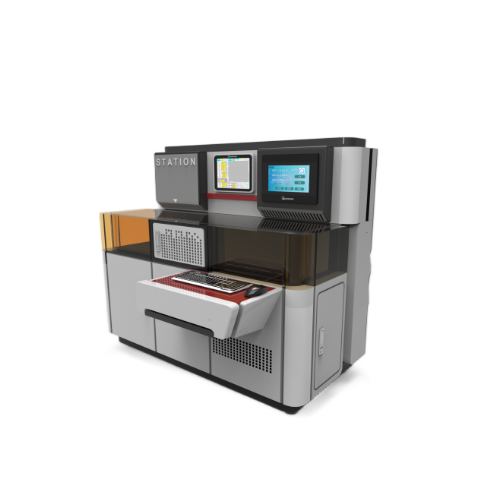

導絲推送力測試儀，血管推送力回撤力測試儀

導絲推送力測試儀，血管推送力回撤力測試儀



一、核心測試功能

‌推送力與回撤力檢測‌

模擬血管內環境，動態測量導絲/導管在推送和回撤過程中的力值變化，評估器械的追蹤效率與操作流暢性‌。

支持無限循環測試（夾持-推送/回撤-鬆開），符合手術實際場景需求‌。

‌扭矩強度測試‌

靜矩範圍達0.5N·m，動態扭矩傳感器可感知微小力值變化，評估導絲在彎曲血管中的扭轉性能。

‌動態環境模擬‌

集成恒溫水浴係統（0-99℃±0.5℃），模擬人體體溫環境‌。

可選生理鹽水、甘油溶液或仿血液流體，還原血管內摩擦條件。



二，應 用

介入治療是利用現代高科技技術手段，進行的一種微創治療。也就是在醫學影像設備的引導下，將特製的導管、導絲等精密器械，引入人體，對體內病態進行診斷和局部治療的方法。

介入導絲是介入手術的常用的器械，任何的腔內手術都需要有一根導絲作為引導，市麵上目前現有的導絲有很多種。根據導絲的硬度不同有軟導絲，中等硬度的導絲，標準硬度的導絲，以及超硬導絲和超超硬度的導絲。根據導絲的直徑不同直徑的導絲。根據導絲的長短，還可分為長導絲和短導絲。另外還有一些特殊用途的導絲，以及有特滑塗層的導絲等等。



三，核心測試原理與標準‌

測試原理‌

動態推送模擬‌：通過滾輪夾持係統固定導絲，以恒定速度（0-800mm/min可調）推送導絲通過模擬血管模型，高精度傳感器實時記錄推送力、回撤力及扭矩變化‌。

環境模擬‌：恒溫水浴循環係統（0-99℃）模擬人體溫度，確保測試貼近體內環境‌。

符合標準‌

YY/T 0807-2010（球囊擴張血管支架穩固性能）‌；

ASTM F2394-2007（血管支架預裝係統測試）‌；

YY/T 0663.2-2016（心血管植入物血管內器械）‌。



四，關鍵技術參數

‌結構設計‌：

采樣不鏽鋼噴塑，操作簡單，全不鏽鋼材質，經久耐用。

采用臥式結構，主要測試血管、醫用導管類材料的推力、推送力、回撤力等力學性能試。

具有防止壓力過衝功能，避免影響測試結果。

人性化操作，到達設定壓力自動計時，並自動提醒計時結束。

水箱PMMC亞克力製作，配有出水口和進水口，采樣不鏽鋼卡套接頭連接可測試不同導絲，血管



‌控製係統‌：

PLC+Windows係統，15寸工控機，中英文切換，實時顯示力-位移曲線，自動生成測試報告。

力值傳感器：

‌量程：0-30N（超細導絲選0-5N）；精度：±0.5%（可定製其他精度），‌

傳動裝置：‌

高精度滾珠絲杠，位移範圍0-100mm，速度範圍0-800mm/min（可調）

夾持係統‌：

專用推力夾具一套；304不鏽鋼製作並耐高溫200°-300°（可夾持各種規格導管、血管類）；

溫控係統：‌

恒溫水槽（30L容量），溫度範圍：0-99度；

其他參數：

電源：220V,50Hz,1000w

外形尺寸：2100*1150*1700（mm）

高精度絲杆一根，高性能技術減速係統一套

設備內置嵌入式打印機配打印紙一卷

靜態扭力0-5N.M

攝像頭一組

台式電腦一台



五、標準化操作流程‌

環境與樣品準備‌

血管模型安裝‌：將矽膠血管模型完全浸入恒溫水槽，排除氣泡並保持水平‌；

導絲固定‌：氣動夾具夾持導絲近端（距頭端15±1mm），滾輪壓力調至0.5MPa‌。

參數設置‌

速度：默認50mm/min（可根據塗層特性調整）；

測試模式：推送力、回撤力、扭矩三模式可選‌。

測試執行‌

A[導絲插入血管模型] --> B{勻速推送}

B -->|實時監測| C[力值突變記錄]

C --> D[達到設定位移/阻力閾值]

D --> E[輸出力-時間曲線]

結果判定‌

合格標準‌：心血管導絲推送力≤0.8N；

報告輸出‌：包含峰值推力、平均阻力、扭矩最大值及過程曲線‌。



六、配置清單

主機1台；

測試軟件1套；

說明書1份;

合格證1份;

保修卡1份;

簽收單1份;

銘牌1塊;

電源線1根;

扳手1套;

宣傳冊若幹;



七、標準化應用及行業價值

‌臨床應用場景‌：

評估支架輸送係統、球囊導管、介入導絲的推送效率與結構穩定性。

輔助優化產品設計，降低手術中器械斷裂或定位失敗風險。

‌質量控製‌：確保導絲/導管在複雜血管路徑中的可靠性與安全性，減少臨床並發症。

‌研發支持‌：通過血流動力學數據分析（如壓差、反流量），優化器械表麵處理工藝。



八、日常維護‌

關鍵維護‌：

每周清潔滾輪夾具殘留物，防止打滑；

每季度更換水浴循環管路，避免生物膜滋生‌。

安全防護‌：

過載自動停機（閾值可設0-30N），聲光報警‌。
