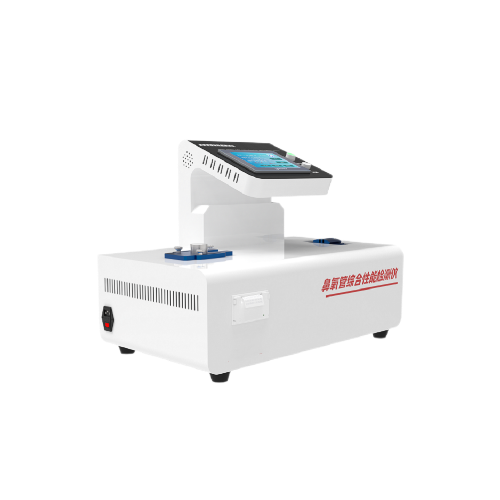

鼻氧管綜合性測試儀

​Z051鼻氧管綜合性測試儀 鼻氧管氣流阻力測試儀 鼻氧管抗扁癟性測試儀 鼻氧管泄漏測試儀 鼻氧管耐壓強度測試儀 鼻氧管氣流阻力與抗扁癟測試儀 鼻氧管多功能測試儀 鼻氧管綜合測試儀



一、設備簡介

一款用於測試鼻氧管氣流阻力、抗扁癟性等多項性能的設備，也稱為鼻氧管氣流阻力和抗扁癟性檢測儀、鼻氧管檢測設備，符合YY/T 1543-2017《鼻氧管》的測試要求。該設備適用於所有鼻氣管，不論是獨立的鼻氧管還是用於和濕化瓶、麵罩連接的鼻氧管。可測試鼻氧管氣流阻力、抗扁癟性、泄漏測試、耐壓強度，耐彎折（通暢性）等指標。



二、核心測試功能與原理‌

‌氣流阻力測試‌

‌原理‌：通過高精度壓力傳感器監測鼻氧管兩端壓差（ΔP = P₂ - P₁），計算每米管道壓力增量‌。

‌步驟‌：

預處理：樣品在23℃±2℃環境靜置1小時；

供氣測試：以額定流量供氣，記錄連接前後壓力差值‌。



‌抗扁癟性測試‌

‌原理‌：截取0.5m鼻氧管樣本，彎曲末端100mm成U形（間距X=3d，d為管徑），監測初始流量衰減（降幅≤25%為合格）‌。

‌關鍵‌：U形夾具間距需根據管徑動態調整，避免誤判‌。



‌擴展功能（綜合機型）‌

‌泄漏測試‌：施加壓力檢測氣體泄漏（無泄漏為合格）‌。

‌耐壓強度‌：承受一定的工作壓力（取較大值）不破裂‌。

‌通暢性‌：確保15L/min氧流量穩定通過濕化係統‌。





三、技術優勢

•嚴格按照YY/T 1543-2017標準設計

•支持氣流阻力、抗扁癟性、泄漏測試、耐壓強度五大測試功能

•7寸彩色觸摸屏控製，直觀的操作界麵，帶來操作體驗的極大提升

•設備配有微型打印機，可適時打印實驗結果。

•配有高精度壓力傳感器，通過旋轉壓力旋鈕可穩定控製輸出壓強

•配有高精度流量計，可精準測試通過導管流量

•獨有的轉輪式設計，可滿足多種規格內徑的鼻氧管測試抗扁癟性

•采用通用設計的錐形測試接口，能夠滿足市麵上大多數產品的測試要求

•設備自帶強大數據儲存功能

•微型打印機和USB通用數據接口，方便數據輸出和傳遞

•過載保護、以及掉電記憶等智能配置，有效保證用戶的操作安全

•提供軟件免費升級服務







‌四、關鍵技術參數‌

‌參數項‌	指標範圍‌
控製係統‌	PLC控製係統
操作界麵‌	彩色7寸觸摸屏，中英文切換
測試項目‌	鼻氧管氣流阻力、抗扁癟性、泄漏測試、耐彎折（通暢性），耐壓強度，通暢性
壓力傳感器範圍‌	0～300 kpa用於成人鼻氧管和10kpa用於兒童鼻氧管，精度：±0.1％FS
流量計範圍	20L/min，精度士(1.5+0.2%FS)
氣源壓力	0mpa ～0.4 mpa（氣源用戶自備）
氣源接口	Φ8 mm聚氨酯管
外形尺寸	800*400*520mm
電源	AC 220V,50Hz
重量	15.2 kg
適用鼻氧管規格	2-2.5-3-4-5-7可製定其他規格





‌五、執行標準及標準化流程與質控

符合標準

YY/T 1543-2017《鼻氧管》的測試要求‌

‌環境要求‌

測試前樣品需在23℃±2℃環境預處理1小時。

‌關鍵判定標準‌

氣流阻力：ΔP ≤ 2.0kPa/m；

抗扁癟性：流量衰減≤25%初始值‌；

泄漏/耐壓：100kPa無泄漏，200kPa不破裂‌。

‌校準維護‌

季度校準壓力傳感器，偏差≤±0.01kPa‌；

工作環境：溫度5–40℃、濕度45–80%‌。



‌六、應用價值‌

‌生產端‌：某廠商引入綜合測試儀後，不良率從3%降至0.3%‌；

‌臨床安全‌：避免氧療中斷風險，保障呼吸支持穩定性‌。

注：抗扁癟測試需嚴格把控U形彎曲間距（X=3d），管徑差異可能導致結果偏差‌。



七、配置清單

主機1台；

測試軟件1套；

說明書1份;

合格證1份;

保修卡1份;

簽收單1份;

銘牌1塊;

電源線1根;

扳手1套;

宣傳冊若幹;

配1/8寶塔接1個;

魯爾接頭1/8外接1個;
